海凌科丨高速姿态感知—HLK-AS201-9A深度解析

发布时间：2026-08-12 13:05
作者：AMEYA360
来源：海凌科
阅读量：141

　　在工业自动化、机器人控制和设备调试等领域，姿态感知的精度和速度往往直接决定系统性能。海凌科电子推出的HLK-AS201-9A九轴姿态传感器，以高达200Hz的数据上报频率和稳定的TTL串口通信，为高速、高可靠的姿态检测场景提供了专业级解决方案。

　　一、产品概述

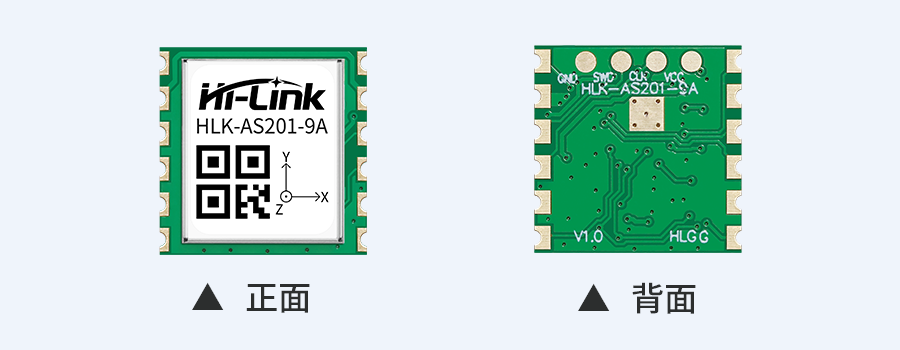

　　AS201-9A集成高精度三轴加速度计、三轴陀螺仪和三轴磁力计，采用高性能32位ARM Cortex-M4F内核MCU和先进的数字滤波算法，能够快速解算出模块的实时姿态。

海凌科丨高速姿态感知—HLK-AS201-9A深度解析

　　核心量程覆盖广泛：加速度±16g、角速度±2000°/s、磁场±30Gauss。欧拉角输出范围X和Z轴±180°，Y轴±90°。精度方面，加速度分辨率达0.01g，角速度0.03°/s，X/Y轴角度精度±1°，Z轴航向角在无磁干扰时精度±5°。模块还内置温度传感器，精度0.01℃。

　　AS201-9A通过将地磁传感器滤波融合，解决了纯六轴算法中陀螺仪积分漂移引起的累计误差，可长期稳定输出航向角数据。配合四元数输出，为用户提供了多种姿态解算选择。

　　参考资料：AS201-9A姿态传感器说明书

　　二、技术亮点

　　AS201-9A采用5V供电(4.5~5.5V)，TTL串口通信，默认波特率115200。其突出的优势之一是主动上报频率高达0.1~200Hz可调，在同类产品中属于较高水平，能够捕捉高速运动中的每一个姿态细节。

海凌科丨高速姿态感知—HLK-AS201-9A深度解析

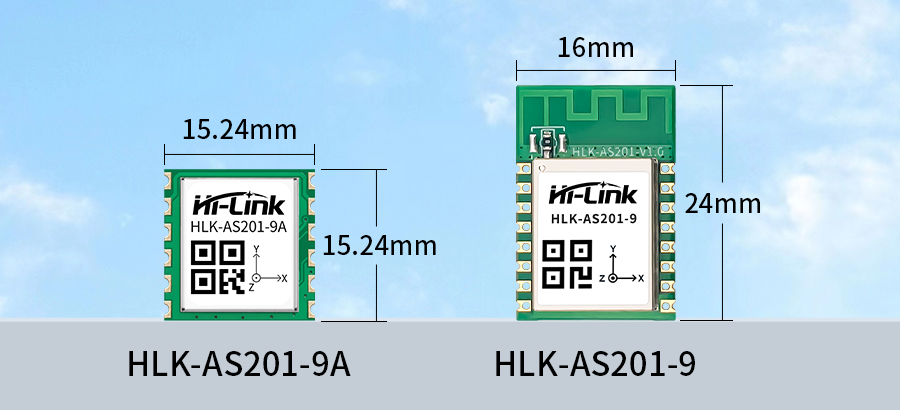

　　与同系列的蓝牙版本AS201-9相比，两者的传感器组合完全一致，精度和量程相同。差异在于：AS201-9A换用更高性能的主控芯片并精简蓝牙功能，将算力全部集中用于姿态解算和数据输出。硬件大幅提升了三角函数、矩阵运算等浮点密集型计算的效率，使得上报频率能够从20Hz拉升到200Hz——这就是算力升级带来的直接收益。

　　AS201-9A支持完整的命令集：获取版本号、恢复出厂、设置回传速率、设置串口波特率、数据上报开关、获取单次数据、加速度零偏校准等。同时还支持数据订阅功能——用户可根据实际需求只订阅加速度、角速度、角度、磁场或四元数中的特定项，有效降低数据冗余，提升传输效率。

　　三、多元场景

　　工业自动化与机器人：机械臂姿态监控、AGV小车姿态反馈、云台稳定控制等场景中，高速数据上报能力确保控制系统能够实时响应。AS201-9A的高频率特性尤其适合需要快速闭环控制的应用。

海凌科丨高速姿态感知—HLK-AS201-9A深度解析

　　无人机与载人飞行器：飞行姿态解算对数据更新率要求极高，200Hz上报频率配合高精度传感器，为飞控系统提供实时、准确的姿态参考。

　　医疗设备与人体动作捕捉：康复设备姿态监测、手术器械定位、人体关节运动追踪等应用，AS201-9A的TTL串口通信提供了稳定可靠的数据通道，避免无线干扰。

　　科研与教育：实验室中的姿态测量、运动学分析、惯性导航研究等，AS201-9A的灵活配置和开放协议便于二次开发与数据采集。

　　平衡车与自动导引车：实时姿态反馈是平衡控制的根基，高频率、低延迟的数据输出让控制算法能够更平滑地响应车身倾斜。

　　四、总结

　　海凌科HLK-AS201-9A九轴姿态传感器，以九轴融合算法、200Hz高速上报、灵活数据订阅等核心优势，为工业自动化、机器人、无人机和科研教育等领域提供了一个专业级、高性价比的姿态检测选择。

海凌科丨高速姿态感知—HLK-AS201-9A深度解析


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
