模数转换器(ADC)入门指南：从原理到实践

Release time：2026-01-07

author：AMEYA360

source：网络

reading：240

　　模数转换器(简称ADC)实现了模拟信号向数字信号的转换，使各种实时传感器、音频信号、视频信号能够被数字系统处理和存储。

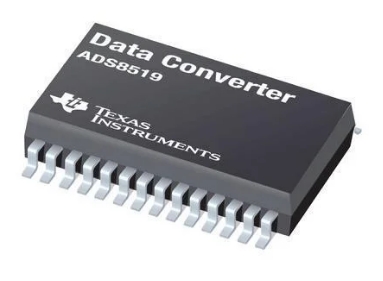

模数转换器(ADC)入门指南：从原理到实践

　　ADC的基本原理

　　ADC的核心功能是将连续的模拟信号转换成离散的数字信号。其基本转换过程包括采样、量化和编码三个步骤：

　　采样

　　按固定的时间间隔对模拟输入信号进行采样，生成一系列离散时间的信号样本。

　　量化

　　将采样得到的模拟幅值映射到一个有限的数字级别，将无限精度的模拟值近似为有限离散值。

　　编码

　　将量化结果转换成二进制编码，便于数字系统处理和存储。

　　这三个过程联合完成了模拟信号到数字码的转变，是数字信号处理的基础。

　　ADC的主要性能参数

　　了解ADC的关键性能指标是选择和设计的前提：

　　分辨率

　　指ADC输出数字码的位数，决定量化的细腻程度。比如8-bitADC分辨256级，12-bit则有4096级。

　　采样率

　　每秒采样次数，单位赫兹(Hz)。采样率决定了ADC能够捕捉信号频率的范围，必须满足奈奎斯特定理，即采样率至少是最高信号频率的两倍。

　　信噪比

　　描述信号相对于噪声的强度比，影响采样精度和数据质量。

　　转换时间/延迟

　　完成一次模数转换所需的时间，影响系统响应速度。

　　非线性误差

　　包括积分非线性(INL)和差分非线性(DNL)，反映转换的线性度和误差趋势。

　　常见ADC类型及特点

　　根据工作原理和应用需求，ADC主要分为以下几类：

　　1.逐次逼近型(SAR)ADC

　　采用逐次逼近寄存器实现逐步比较，效率高、功耗低。

　　典型分辨率在8至18位，适合中高速测量应用。

　　2.过采样型/Δ-ΣADC

　　通过高频采样和数字滤波提升分辨率。

　　适合高精度、低速应用，如音频采样和传感器信号采集。

　　3.并行型(Flash)ADC

　　使用并联比较器实现最快速转换，典型用于高速采样。

　　高速但功耗较大，适合雷达和通信领域。

　　4.双积分型ADC

　　基于积分和反积分过程，精度较高。

　　常用于数字万用表和低速数据采集。

　　5.管线型(Pipeline)ADC

　　结合速度和分辨率，适合中高速高精度应用。

　　多级转换架构，实现高速数据流。

　　ADC的实际应用

　　音频采集与处理：在麦克风到数字音频存储的转换链路中，ADC负责高质量数字化音频信号。

　　传感器数据采集：温度、压力、加速度等传感器输出的模拟信号通过ADC进入数字控制系统，实现自动控制和监测。

　　通信系统：基带和射频信号转换成数字信号，支持数字信号处理和调制解调。

　　仪器仪表：数字化测量和信号分析依赖高精度ADC确保数据可靠。

　　医疗设备：生物电信号转换成数字波形，实现精密诊断。

　　模数转换器作为连接模拟世界和数字世界的桥梁，其性能直接影响整个电子系统的质量与效率。
