1W够不够用？海凌科E_S-1WR3隔离DC-DC模块怎么选

　　给MCU、传感器、通信模组供电，经常遇到“系统24V、芯片只要3.3V”的电平断层。隔离DC-DC模块就是干这个的：小体积、隔离干扰、即焊即用。海凌科E_S-1WR3是1W SIP封装系列的一员，今天说清它怎么选、和2W版差在哪。

　　一、为什么用隔离DC-DC

　　隔离DC-DC的核心价值有三点

　　电气隔离：输入输出之间通过变压器隔离，阻断地环路干扰，提升系统抗干扰能力，过安规认证也更轻松。工业现场、医疗设备、电池供电系统中，隔离往往是刚需。

　　稳定输出：负载波动时输出电压不塌陷，为MCU、运放、通信接口提供干净的电源。

　　小体积：SIP封装直接焊板，省去自己绕变压器、做隔离设计的麻烦，加快开发节奏。

　　参考资料：E_S-1WR3系列技术手册

　　二、E_S-1WR3定位

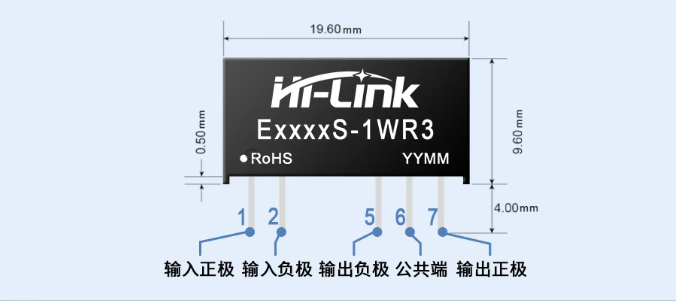

　　E_S-1WR3是海凌科电子的1W隔离非稳压双路输出DC/DC模块，采用SIP封装，黑色阻燃耐热塑料外壳，尺寸为19.60mm×6.00mm×9.60mm，引脚符合国际标准。

　　它的角色是给低功耗MCU、运放、RS485接口或无线节点供电的“干净小电源”。输出为双路正负电压，适合需要对称电源的运放电路，也适合为隔离侧的数字电路单独供电。

　　隔离电压3000VDC，效率典型值可达89%，纹波噪声典型值45mVp-p，工作温度范围-40℃至+85℃，支持输出持续短路保护并自动恢复。

1W够不够用？海凌科E_S-1WR3隔离DC-DC模块怎么选

　　同族产品包括E_S-2WR3和B_S系列。E_S-2WR3为2W功率等级，隔离电压同样3000VDC，适合负载电流更大的场景。

　　三、选型三问

　　下单前先确认三个参数

　　输入电压：系统母线是多少伏?E_S-1WR3提供3.3V、5V、9V、12V、15V、24V等标称输入档位，输入电压变化范围通常在±10%以内。

1W够不够用？海凌科E_S-1WR3隔离DC-DC模块怎么选

　　输出电压和电流：负载要几伏、吃多少电流?以5V输入为例，E0505S-1WR3输出±5V，每路电流范围±10mA至±100mA;E0503S-1WR3输出±3.3V，每路±15mA至±152mA。具体以型号后缀为准。

　　隔离耐压：过什么认证、对地电位差多大?该系列隔离电压为3000VDC，可满足多数工业和通信场景的隔离需求。

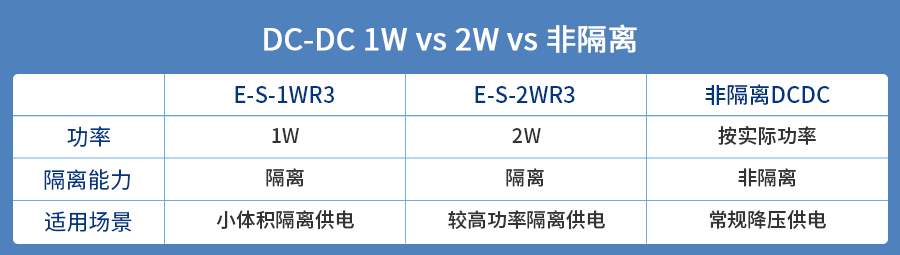

　　四、1W还是2W

　　选1W还是2W，核心看负载电流和纹波要求。

　　负载电流在几十毫安到一百多毫安量级、对体积敏感，选E_S-1WR3。负载电流翻倍、需要更大功率余量，选E_S-2WR3。2W系列效率可达90%，纹波噪声典型值30mVp-p，在纹波控制上表现更优。两者封装尺寸接近，引脚间距均为2.54mm，布局兼容性良好。

　　如果需要隔离但成本敏感、对电压稳定度要求不高，E_S-1WR3的1W档位已经够用。如果完全不需要隔离、纯板内供电，可以考虑非隔离方案，但地环路需要自己处理。

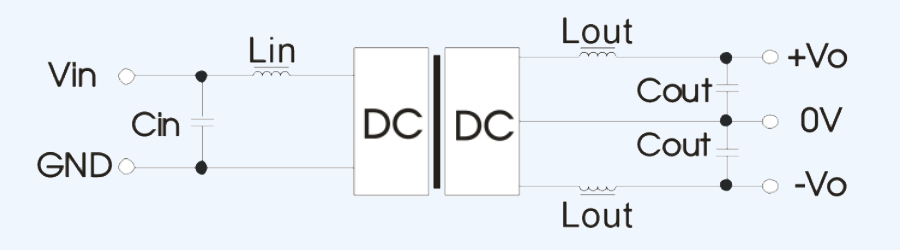

　　使用时注意：输出最小负载不能小于额定负载的10%。若实际功耗低于这一要求，建议在输出端并联假负载电阻。输出端外接电容不宜过大，否则可能造成启动问题。

　　典型应用包括工业采集节点、RS485总线终端、运放正负电源供电、电池供电无线模块以及信号隔离的前端小电源。

1W够不够用？海凌科E_S-1WR3隔离DC-DC模块怎么选
