　　导言

　　基于自研低 HFE 芯片的中速晶体管光耦新品 JOCT357Xk(JOCT357Xk-M4 系列)，SOP4 封装、3750Vrms 隔离电压、CTR 范围80%~600%，与通用晶体管光耦 357 系列引脚兼容、支持直接 pin-to-pin 替换。实测开关响应时间仅为常规晶体管光耦的 1/2~1/4，tr、tf、ton、toff 开关速度提升 2~4.3 倍。面向家电、智能电表、工业通讯等对速度与成本敏感的大批量应用;同期推出 150V 耐压晶体管光耦 JOCT358X-M4 系列，重点面向储能 BMS 市场。

捷捷微电丨中速隔离通讯晶体管光耦JOCT357Xk以及150V耐压晶体管光耦JOCT358发布

　　在常规低中速隔离通讯电路设计中，817、1019、357 这类晶体管输出型光耦用于信号通讯时存在突出的固有带宽瓶颈，有效传输速率大多仅为数 kbps;一旦波特率提升，容易出现边沿畸变、信号延迟时间变长等问题，影响数字通讯与脉冲采集的可靠性。

　　选用高速通讯方案，器件成本往往高出数倍，对于成本敏感的整机项目来说并不划算。

　　JOCT357Xk 基于晶体管架构开发，兼顾成本与通讯速率需求，是一款可靠的中速通讯光耦,能够直接兼容替换现有常规晶体管光耦的中速隔离方案。

　　产品定位场景：家电、电表、工业通讯等领域，覆盖脉冲计量输出、RS-232、RS-485 、CAN通讯口隔离、接口隔离等需求。

捷捷微电丨中速隔离通讯晶体管光耦JOCT357Xk以及150V耐压晶体管光耦JOCT358发布

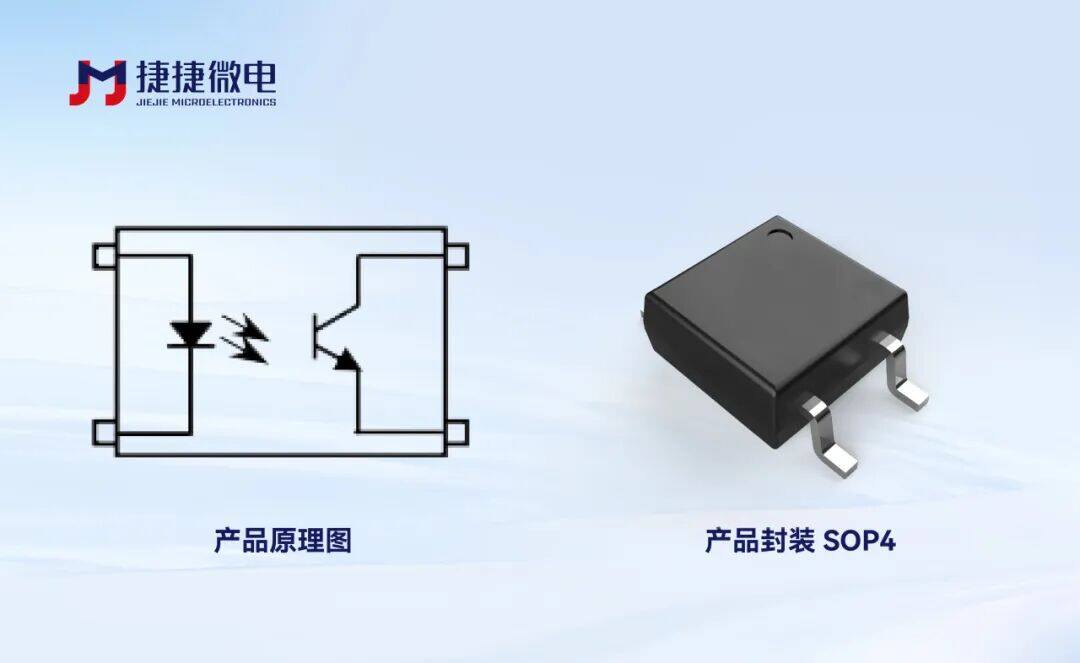

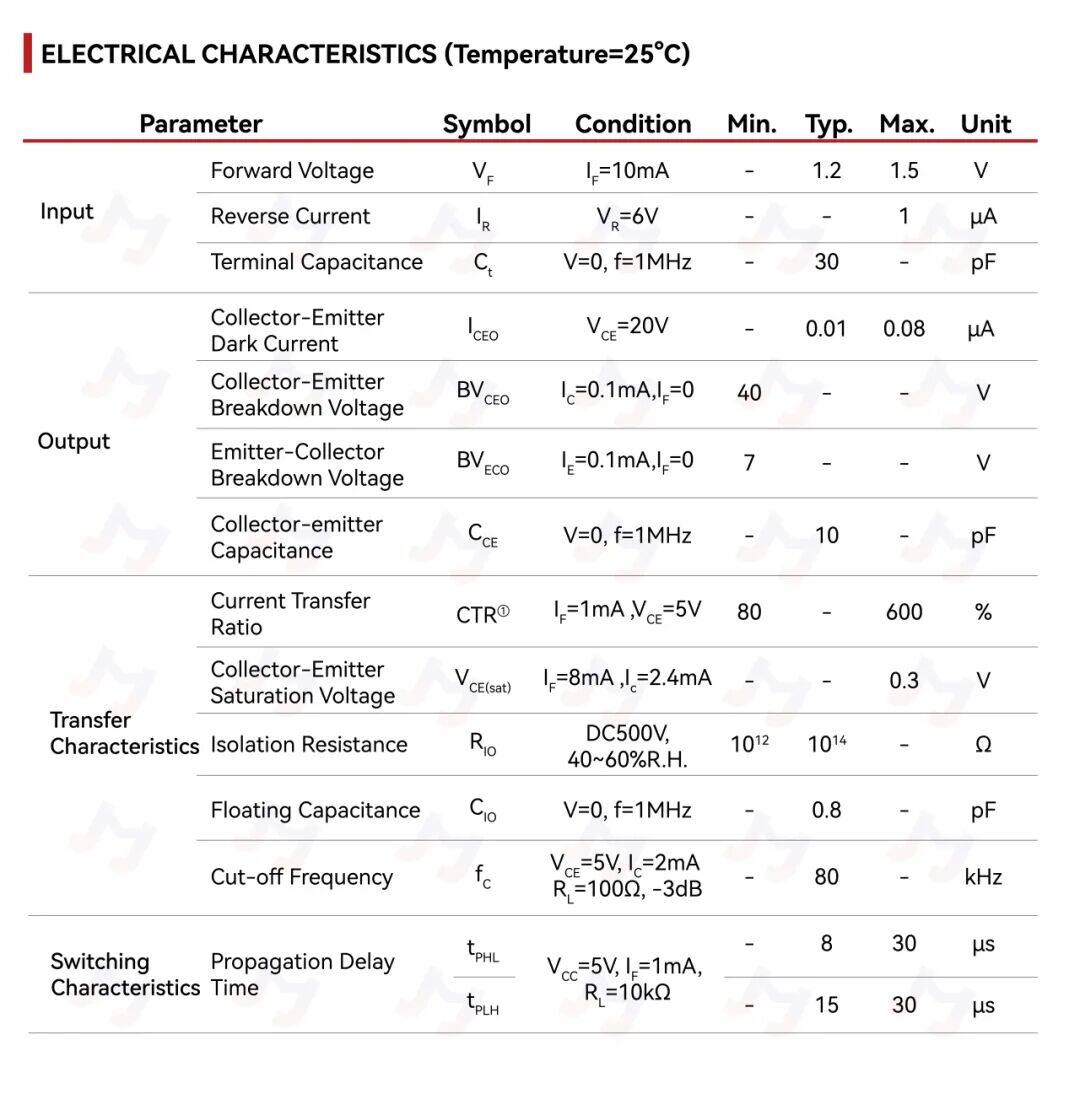

　　封装为 SOP4，它是一款中速晶体管光耦，典型条件下可实现 30kbps 信号传输速率;速度性能来自芯片级设计，无需依赖外部增加加速电阻来改善时序。

捷捷微电丨中速隔离通讯晶体管光耦JOCT357Xk以及150V耐压晶体管光耦JOCT358发布

捷捷微电丨中速隔离通讯晶体管光耦JOCT357Xk以及150V耐压晶体管光耦JOCT358发布

捷捷微电丨中速隔离通讯晶体管光耦JOCT357Xk以及150V耐压晶体管光耦JOCT358发布

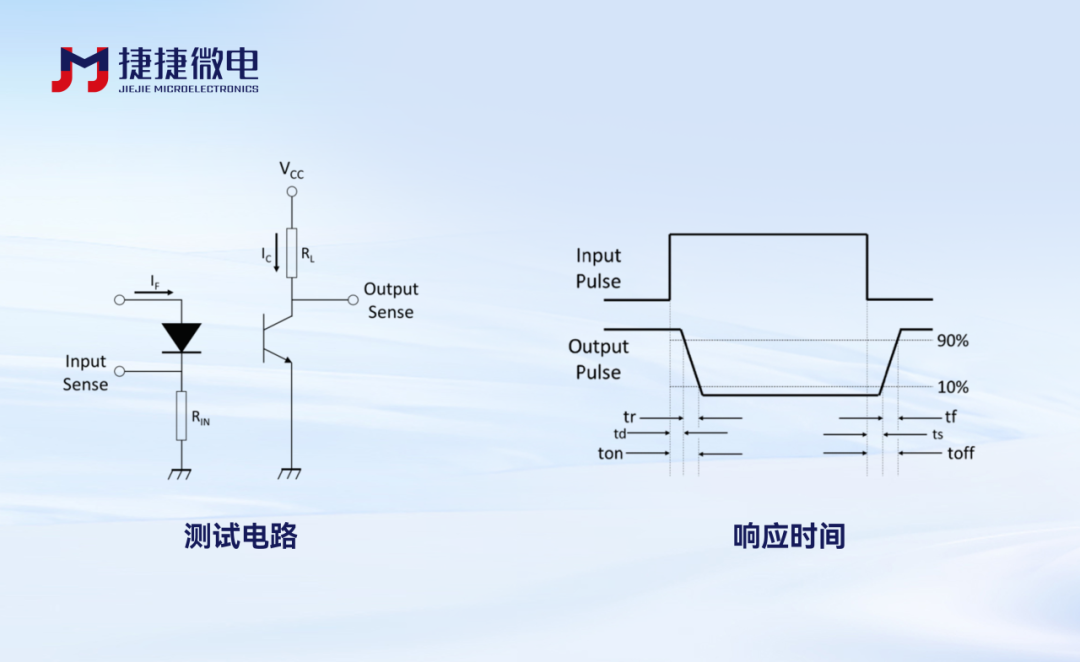

　　按下图响应时间测试电路对常规 JOCT357X-M4与中速 JOCT357Xk-M4进行了同条件对比测试，上拉电阻 RL 分别取 100Ω 与 10kΩ，每个型号各测 3 个样品，测试电路如下:

捷捷微电丨中速隔离通讯晶体管光耦JOCT357Xk以及150V耐压晶体管光耦JOCT358发布

捷捷微电丨中速隔离通讯晶体管光耦JOCT357Xk以及150V耐压晶体管光耦JOCT358发布

捷捷微电丨中速隔离通讯晶体管光耦JOCT357Xk以及150V耐压晶体管光耦JOCT358发布

捷捷微电丨中速隔离通讯晶体管光耦JOCT357Xk以及150V耐压晶体管光耦JOCT358发布

捷捷微电丨中速隔离通讯晶体管光耦JOCT357Xk以及150V耐压晶体管光耦JOCT358发布

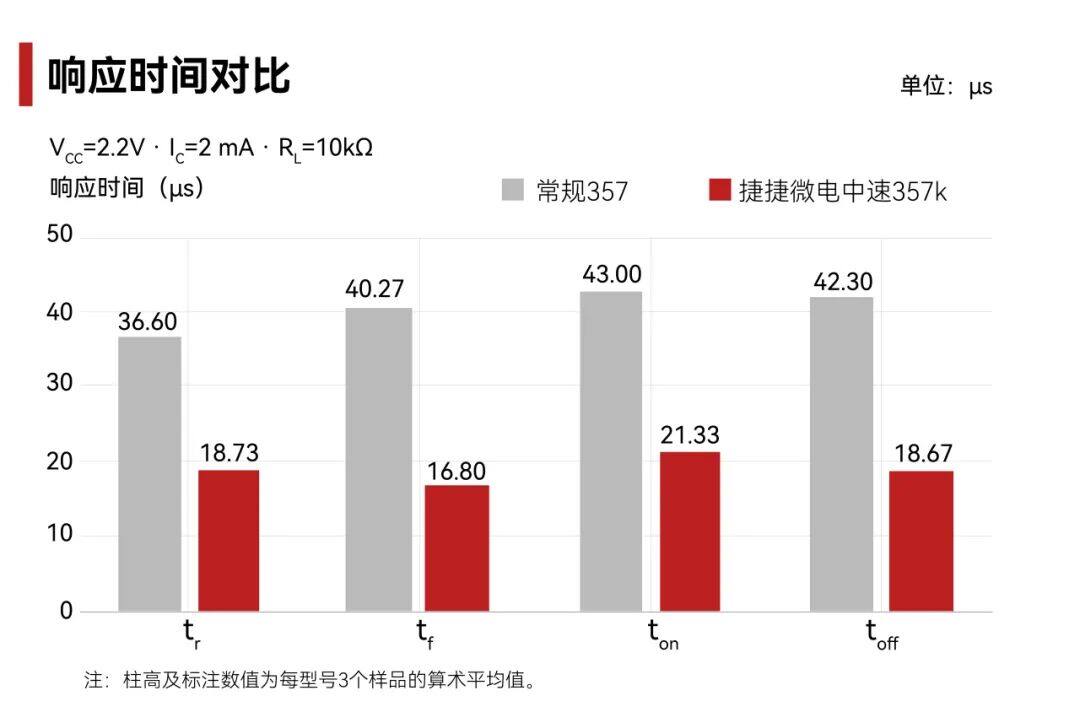

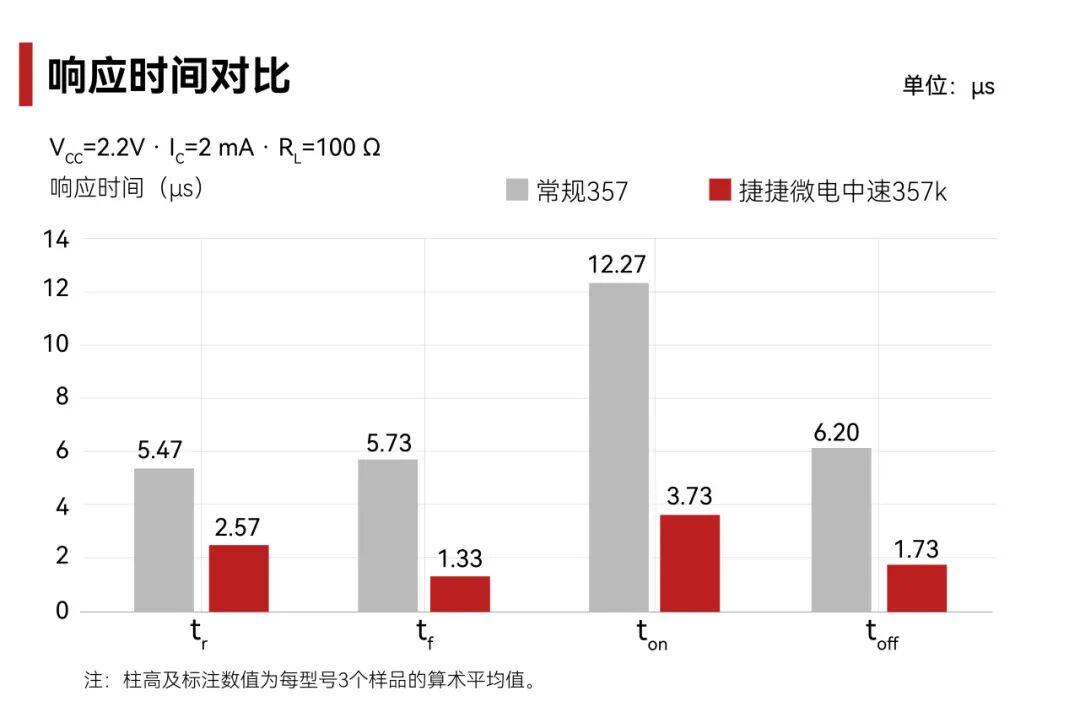

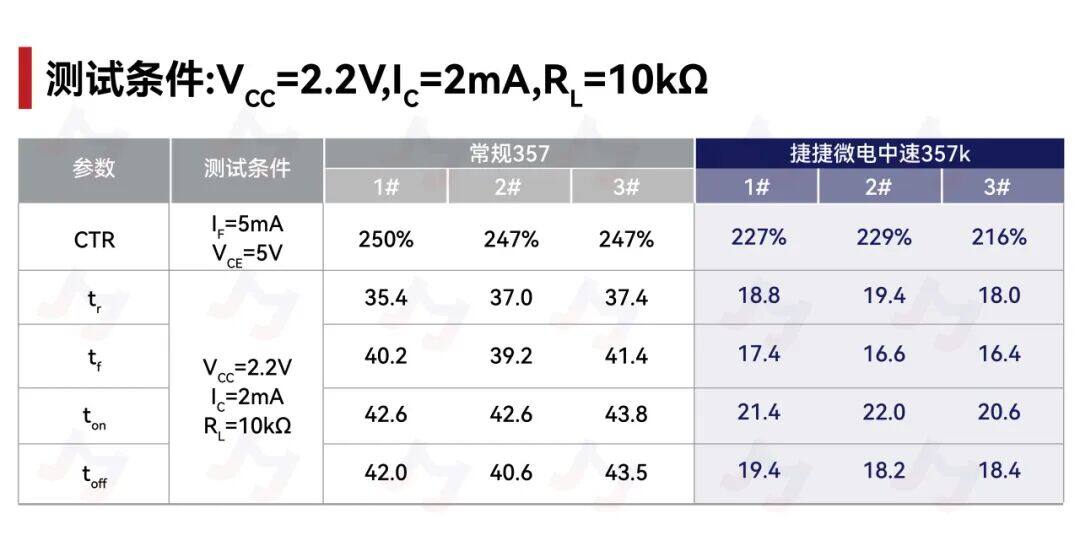

　　结论：无论是轻负载 RL=100Ω，还是常规上拉 RL=10kΩ 应用条件下，JOCT357Xk-M4 各项开关时序参数 tr、tf、ton、toff 仅为常规 357 光耦的 1/2-1/4，开关速度实现 2-4.3 倍提升;样品 CTR 均值约 224%，在提速的同时没有牺牲输出驱动能力。

捷捷微电丨中速隔离通讯晶体管光耦JOCT357Xk以及150V耐压晶体管光耦JOCT358发布

　　常规晶体管光耦常用设计一般通过外接电阻来改善速度，但提升幅度有限，性能受CTR一致性、外围分立器件精度和温度影响。

　　JOCT357Xk 的不同之处在于从芯片设计源头入手：采用自研低 HFE 光电晶体管芯片，设计保留充足的 CTR(80%~600%)，做到“快”与“能驱动”两者兼顾。

　　这一方案带来的实际好处：速度更稳定(不依赖外部元件的离散性)、BOM 更简单(无需额外加速元件)、一致性更好，量产风险也更低。

捷捷微电丨中速隔离通讯晶体管光耦JOCT357Xk以及150V耐压晶体管光耦JOCT358发布

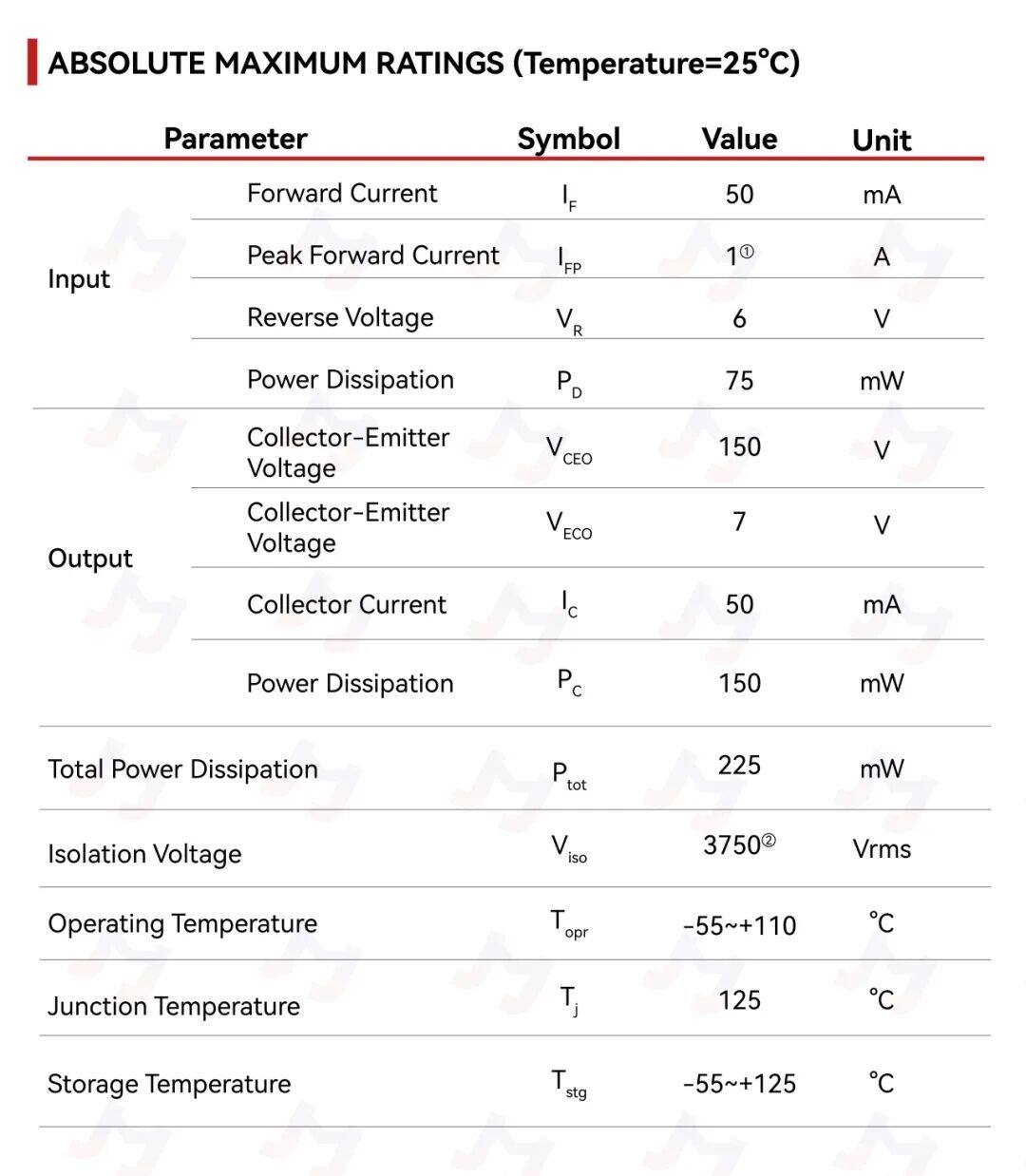

　　捷捷微电持续扩充晶体管光耦产品矩阵，推出JOCT358X-M4 系列 150V 光敏晶体管光耦。该系列依托 JOCT351(350V 耐压)产品平台向下开发衍生，形成完整电压梯度：覆盖 350V、150V(JOCT358x)、80V、40V 多档耐压规格，满足不同系统侧电压设计需求。

捷捷微电丨中速隔离通讯晶体管光耦JOCT357Xk以及150V耐压晶体管光耦JOCT358发布

　　捷捷微电自建完整 IDM 光耦生产线，建立覆盖芯片、封装及测试环节的全流程质量管控体系。全系光耦产品采用高温 ATE 热测、回流焊热测等可靠性验证手段;塑封环节配备全自动模封产线，并结合无氧水冷氮气烘箱、等离子清洗等工艺，强化产品制造过程控制与长期可靠性保障。光耦产品覆盖晶体管光耦、高速光耦、驱动光耦、线性光耦、可控硅光耦、MOS输出光耦以及车规级和工业级光耦系列，广泛应用于工业自动化、汽车电子、光储系统、开关电源、消费电子等场景，为客户提供高性能隔离器件及配套技术支持。

捷捷微电丨中速隔离通讯晶体管光耦JOCT357Xk以及150V耐压晶体管光耦JOCT358发布


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
