电子元器件选用指南！从原理到选型

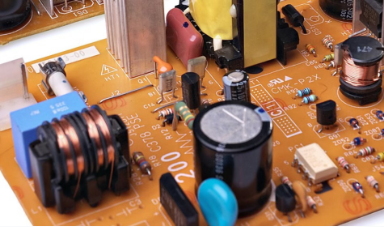

在电子设计与开发过程中，电子元器件的选用是至关重要的一环。合理选用元器件不仅影响电路的功能实现，还直接关系到产品的性能、稳定性和成本控制。
一、了解电子元器件的基本原理
电子元器件是构成电子电路的基础单元，常见的包括电阻、电容、电感、二极管、晶体管、集成电路等。每种元器件都有其独特的工作原理和功能。
电阻：限制电流流动，实现分压、限流等功能。
电容：储存和释放电荷，应用于滤波、耦合、定时等。
电感：储能与磁场关联，用于滤波、振荡、储能。
二极管：允许电流单向流动，实现整流、保护。
晶体管：放大和开关作用，是构建放大器和数字逻辑的核心元件。
集成电路：将多个元件集成于一块芯片，实现复杂功能。
掌握元器件的基本原理，可以帮助理解其在电路中的作用，指导正确的参数选取。
二、电子元器件选型的关键参数
电气参数
电阻：阻值(Ω)、额定功率(W)、容差(%)
电容：电容量(F)、耐压(V)、介质类型
电感：电感值(H)、额定电流、直流电阻(DCR)
半导体器件：最大电压、电流、开关速度、封装形式等
物理尺寸和封装
根据电路板设计空间、散热需求选择适合的封装类型(如贴片0603、0805，DIP等)，兼顾尺寸与性能。
工作环境
考虑温度范围、湿度、机械强度等，对元器件的额定温度和可靠性指标提出要求。
频率特性
高频应用中，元件的寄生参数(寄生电容、寄生电感)会影响性能，需根据工作频率选型。
寿命与可靠性
根据应用领域，选择具备长期稳定性和高可靠性的元件，尤其在工业、汽车、航空领域尤为重要。
三、电子元器件选型流程
明确设计需求
确定电路功能、工作电压电流、频率及环境条件。
初步筛选参数范围
通过设计指标确定电阻、电容、电感等参数范围。
查阅元器件资料
利用元器件手册、厂家数据手册、应用笔记等资料了解可用型号。
评估性能与成本
综合考虑性能指标、价格及供应状态，选择性价比最优的元器件。
样品测试验证
采购样品进行电路仿真及实测验证，评估实际性能是否满足设计要求。
最终确定型号
根据测试结果和生产需求，确定最终选用元器件型号。
四、实用选型技巧
优先选用主流品牌和成熟型号，保证质量和供应稳定。
利用网上元器件选型工具。
关注封装兼容性，减少PCB设计修改风险。
考虑未来产能和替代方案，避免停产风险。
在高频电路或高温环境中，特别注意元器件的额定值和寄生参数。
五、案例分析
举例说明，如果设计一个直流稳压电源，滤波电容的选型重点是电容量和耐压;如果选择电解电容，要确保其额定电压比电路电压高20%以上，同时关注其等效串联电阻(ESR)和寿命。
又如高速数字电路中的旁路电容选用瓷片电容，尺寸一般较小(如0603)，以减小寄生电感，提升高频性能。
