　　轻型电动车(LEV)行业以 60V 划分 Class A(<60V 非机动车)、Class B(>60V 机动车)两大平台，二者电气风险、BMS 硬件架构、电磁兼容(EMC)合规要求存在本质差异。其中 Class A 车型需遵循GB 17761-2024《电动自行车安全技术规范》，该标准对低压电动自行车 EMC 做了明确分层约束;而 60V 以上高压电摩、三轮、场内物流车执行机动车类强制整车 EMC 国标。本文结合 GB 17761-2024 EMC 条款，深度拆解高低压车型七大 BMS 防护节点差异、器件选型方案，给出适配国标合规的电路防护设计思路，解决行业高低压混用防护器件、EMC 整改难、认证受阻等痛点。

　　一引言：60V 电压分水岭 + GB 17761-2024 划定 EMC 两套合规体系

　　近年电动自行车、滑板车、电摩、货运三轮车保有量持续增长，电气故障频发：48V 低压车型常出现静电干扰通讯、瞬时断电;72V 及以上高压车型易发生底盘漏电、电弧烧蚀、浪涌击穿芯片，严重时诱发触电与热失控。行业统一以 60V 为核心分界线划分两类车型，EMC 合规标准完全割裂，核心区分依据即为 GB 17761-2024：

　　1.Class A(<60V，电动自行车 / 滑板车)：归属非机动车，强制执行 GB 17761-2024，整车无强制无线电骚扰测试，EMC 管控聚焦 BMS、控制器、充电器零部件级抗扰;

　　2.Class B(>60V，电摩 / 三轮 / 场内作业车)：归属机动车，强制整车级 EMC 认证，执行 GB 14023-2022、GB/T 36282-2018，2027 年新增 GB 34660-2026 强制考核。

　　多数企业设计误区在于忽略 GB 17761-2024 对低压车型的 EMC 底层要求，直接照搬高压防护方案或简化零部件抗扰器件，导致产品抽检、认证不通过。下面先拆解 GB 17761-2024 中与 BMS 强相关的 EMC 专项要求。

　　多数企业设计误区在于忽略 GB 17761-2024 对低压车型的 EMC 底层要求，直接照搬高压防护方案或简化零部件抗扰器件，导致产品抽检、认证不通过。下面先拆解 GB 17761-2024 中与 BMS 强相关的 EMC 专项要求。

　　1.1

　　GB 17761-2024 EMC 核心条款专项解析

　　(1)标准 EMC 管控定位：放弃整车辐射强制，强化零部件抗扰

　　新版 GB 17761-2024 对比旧版 GB 17761-2018，删除整车无线电骚扰强制检测条款，但提升了电气零部件抗电磁干扰硬性门槛，核心逻辑：电动自行车电压≤60V、功率低、辐射发射风险远低于机动车，无需整车级辐射测试，但 BMS、电机控制器、仪表、充电回路必须通过零部件 EMC 抗扰试验，避免骑行中误断电、仪表乱码、定位失联。

　　(2)GB 17761-2024 关联EMC配套测试标准

　　标准明确零部件需配套执行通用抗扰国标，也是 BMS 防护设计的核心依据：

　　●GB/T 17626.2(静电放电 ESD)：BMS 采样线、CAN/LIN 通讯口、充电接口必须通过 4 级静电测试;

　　●GB/T 17626.4(电快速瞬变 EFT)：电源输入端、温度采集回路抗脉冲群干扰;

　　●GB/T 17626.5(浪涌 Surge)：充电口、主电源回路需耐受雷击浪涌冲击;

　　●GB/T 19951(ISO 10605)：车载专用 ESD 测试，适配带北斗定位、蓝牙通讯的新款电动自行车。

　　(3)GB 17761-2024 针对 BMS 的 EMC 硬性约束

　　●电压上限管控间接降低 EMC 发射源：标准 6.8.2 条款明确：控制器识别电池电压，电池输出电压超过 60V 时切断电机供电，从源头杜绝超标高压带来的强电磁辐射，这也是 Class A 车型 EMC 压力更低的底层原因，设计时 BMS 需内置电压锁止逻辑，搭配 TVS 抑制电压尖峰，防止瞬时超 60V 触发保护停机。

　　●通讯与定位模块抗扰强制要求：标配北斗定位、蓝牙、简易 CAN 通讯的电动自行车，GB 17761-2024 要求电磁干扰下不得丢失定位、通讯中断;BMS 通讯端口必须加装低容值 ESD/TVS，结电容≤50pF，避免信号失真，这直接决定 CAN/LIN 防护器件选型(如雷卯 SMC24Q、PESD1LIN)。

　　●充电回路浪涌防护要求：充电接口易受电网浪涌、插拔静电冲击，标准要求充电过程中电磁干扰不得造成 BMS 误判过充、切断充电，电源回路需匹配低压专用 TVS，不可直接使用高压大功率 TVS(高电容会干扰充电采样)。

　　●控制器防篡改与 EMC 协同约束：标准禁止多电压兼容控制器、升压改装电路，多电压切换会产生大幅电压纹波，加剧电磁发射;单一 48V 平台 BMS 可简化高压隔离电路，仅保留基础浪涌、静电防护即可满足 GB 17761-2024。

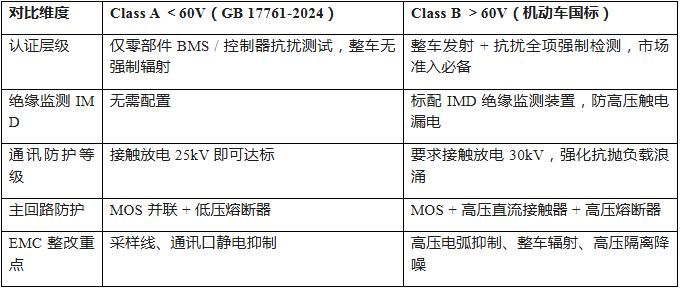

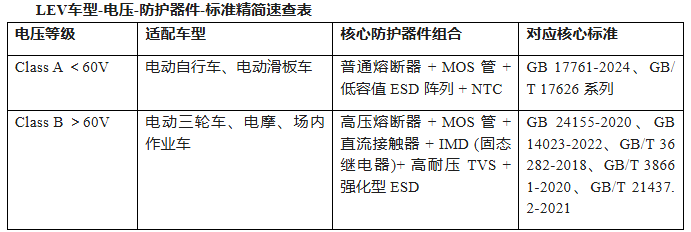

　　(4)GB 17761-2024 与 Class B 机动车 EMC 核心差异对照表

　　1.2

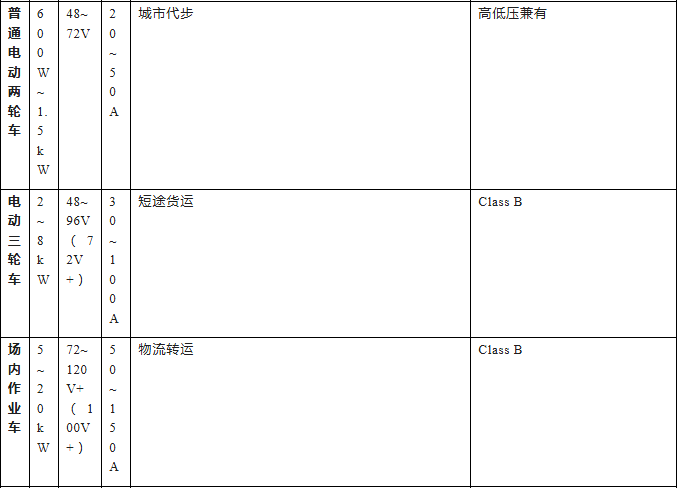

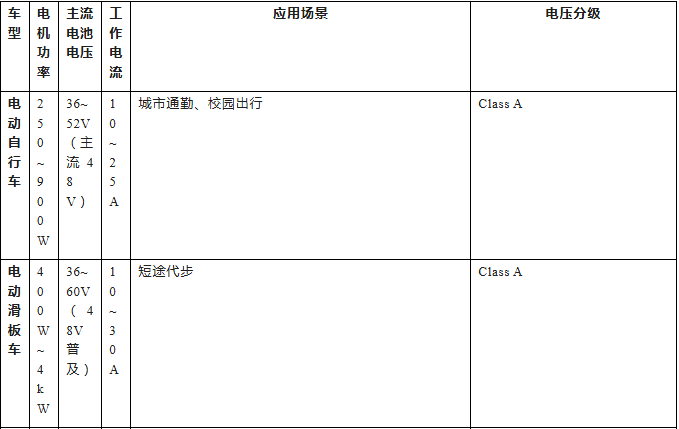

　　轻型 LEV 全品类电压、功率、分级一览：

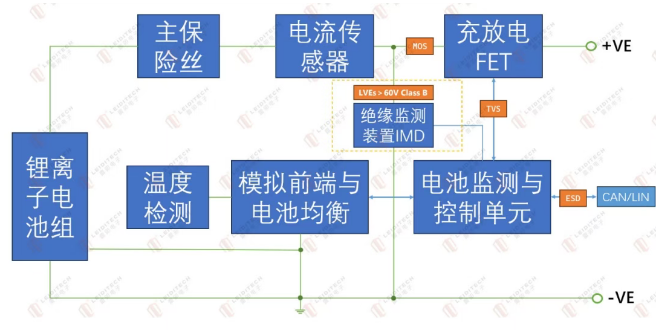

　　二<60V(GB 17761-2024)与>60V BMS整体架构差核心异

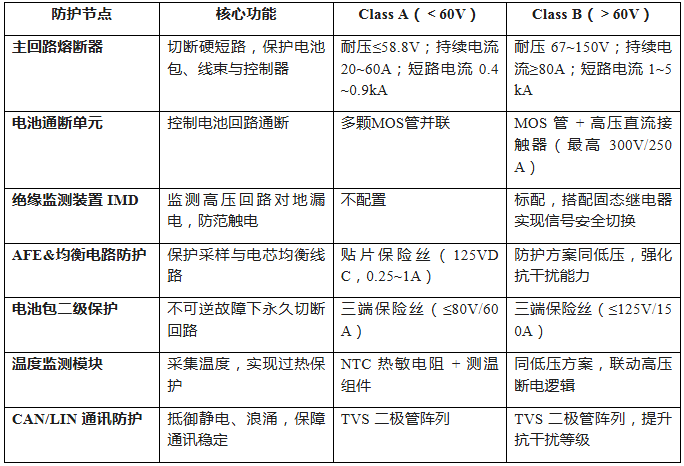

　　雷卯电子结合两类电压平台的BMS架构的差异，整理出两类电压平台七大防护节点的功能、硬件配置、电气参数完整对照表如下：

　　从 EMC 合规层面看，两类平台的强制要求也存在本质差异：

　　●Class A(<60V)：以电动自行车为代表，执行GB 17761-2024《电动自行车安全技术规范》，整车层面无强制无线电骚扰考核，EMC要求聚焦于BMS、控制器、充电器等零部件的抗扰性能。

　　●Class B(>60V)：属于机动车范畴，需强制满足GB 14023-2022《车辆、船和内燃机 无线电骚扰特性 用于保护车外接收机的限值和测量方法》、GB 24155-2020《电动摩托车和电动轻便摩托车安全要求》，并普遍参照GB/T 36282-2018《电动摩托车和电动轻便摩托车 电磁兼容要求》完成整车发射与抗扰全项验证;2027年起还将执行新版强制标准GB 34660-2026《道路车辆 电磁兼容性要求和试验方法》，合规要求将进一步升级。

　　从电气安全角度分析，大于60V高压回路更容易产生电弧、瞬态浪涌与漏电隐患，对保护器件的耐压、通流、抗干扰能力提出更高要求。针对高压场景下的各类电气风险，雷卯深耕车规级电路防护领域，在瞬态抑制、过流保护、高压隔离、静电防护等器件方向拥有成熟技术积累，可全方位匹配高低压LEV电池系统防护需求。

　　三七大关键防护节点深度解析

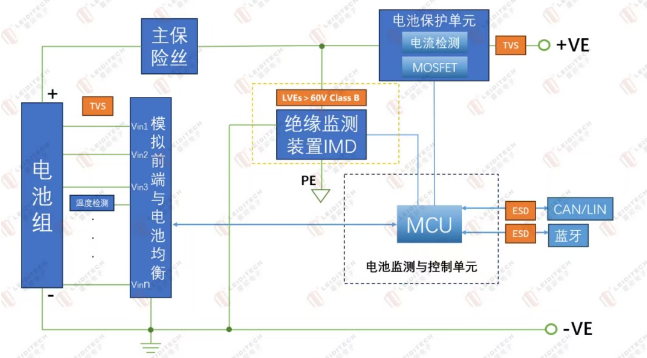

　　雷卯电子结合上表中的七大核心防护节点，下面结合工况风险与防护需求，逐一解析并对应防护方案。

　　1. 主回路熔断器:短路会产生超大电流，易烧毁器件与线束。按需选用对应耐压、分断能力的熔断器，高压场景优先高规格产品。

　　2. 电池通断保护单元

　　功能：实现电池包与整车负载的可控连接、断开，配合BMS完成上电、下电、故障断电逻辑。

　　工况与威胁：大电流通断过程易产生电弧、电压尖峰，长期使用会造成器件老化、误动作。

　　●<60V平台：采用多颗MOS管并联完成回路通断;

　　●>60V平台：MOS管搭配高压直流接触器，承载更大电压与电流。

　　防护方案：搭配雷卯S-SMDJ(3KW)或5.0SMDJ(5KW)系列的车规级TVS吸收通断产生的电压尖峰，抑制电弧干扰;选用低内阻MOS管与高耐压直流接触器，提升回路稳定性。该设计可满足 GB/T 21437.2-2021《道路车辆由传导和耦合引起的电骚扰第 2 部分：沿电源线的电瞬态传导》中对电源线瞬态尖峰、抛负载的抗扰要求。

　　3. 绝缘监测装置(IMD):仅高压系统(大于60V)配置，线缆老化、受潮易引发漏电。依靠固态继电器实现高低压隔离，保证监测信号精准可靠。该模块是高压机动车满足整车电气安全与EMC合规的必备单元，符合GB 24155-2020《电动摩托车和电动轻便摩托车安全要求》

　　4. 模拟前端&电芯均衡电路(AFE采样线)

　　功能：采集每串电芯电压、实现电芯主动/被动均衡，是BMS精准管理电芯状态的核心线路。

　　工况与威胁：采样引线易出现短路、过流、瞬时过压故障，会直接损坏采样芯片(AFE)与线束。

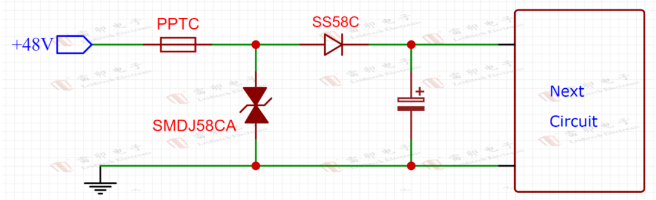

　　防护方案：采用自恢复保险丝(PPTC)实现采样线过流保护，搭配雷卯600W S-SMBJ系列车规级TVS抑制线路过压、浪涌，双重防护保障采样回路稳定。方案可通过GB/T 17626.5-2019《浪涌(冲击)抗扰度试验》行业通用等级测试，符合GB/T 38661-2020《电动汽车用电池管理系统技术条件》对采样回路的抗扰要求。

　　5. 电池包二级保护:电芯过充、过压会引发热失控。依据电压等级匹配对应规格三端保险丝，故障时彻底切断回路，是BMS终极硬件防护，也是GB/T 38661-2020中明确要求的电池安全配置。

　　6. 温度监测回路:电芯、功率器件异常发热易触发安全事故。依托NTC热敏电阻实现多点测温，配合BMS完成多级温控保护。

　　7. 通讯接口(CAN/LIN 总线)

　　功能：实现BMS与整车控制器、仪表之间的数据交互，传输电池电压、电流、温度、故障码等信息。

　　工况与威胁：车载环境存在大量静电(ESD)、电快速瞬变脉冲群(EFT)、浪涌干扰，极易造成通讯中断、芯片损坏、整车误报故障。

　　防护方案：全线标配ESD二极管阵列，吸收静电与瞬态浪涌，保护通讯接口芯片，保证CAN/LIN总线通讯稳定、数据传输无误。

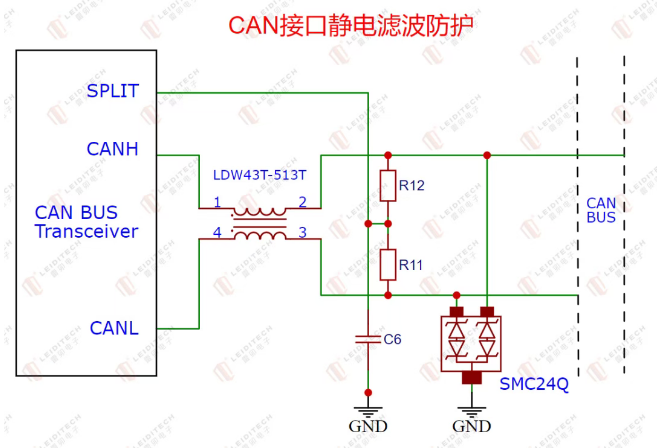

　　CAN接口静电滤波防护方案：雷卯电子推荐采用多路集成器件SMC24Q或单路SD24CQ保护，电容<50PF，该方案可以保证信号完整性的同时，通过静电测试，符合 GB/T 17626.2-2018(等同IEC 61000-4-2)静电放电抗扰度等级4要求，可实现接触放电 30kV、空气放电 30kV;同时满足 GB/T 19951-2019《道路车辆 静电放电产生的电骚扰试验方法》(等同 ISO 10605)车载专用ESD测试规范。SMC24Q通过汽车级AEC-Q101认证。

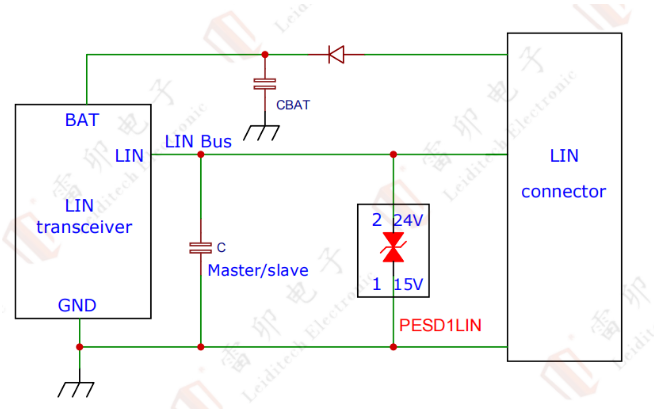

　　LIN总线静电防护方案：雷卯电子推荐采用集成器件PESD1LIN保护，电容<20PF，可以保证信号完整性的同时，通过静电测试。符合GB/T 17626.2-2018(等同IEC61000-4-2)等级4标准，可达到接触放电30kV，空气放电25kV。

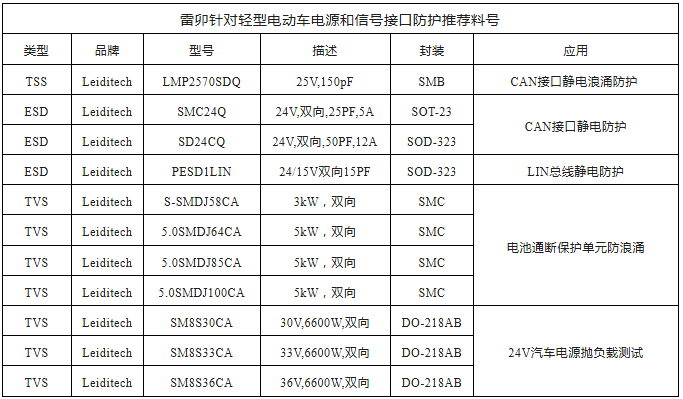

　　四器件选型避坑指南

　　1.CAN/LIN选型禁忌

　　信号通道优先选用低容值TVS/ESD，结电容建议≤50pF;禁止使用大功率电源类 TVS，高寄生电容会造成信号漂移、通信异常。

　　2.高低温环境适配

　　所有车载防护器件建议选用AEC-Q101车规级产品，满足- 40℃~125℃宽温工作要求，保障宽温环境下EMC性能稳定。

　　3.PCB 布局注意事项

　　ESD、TVS等防护器件需紧邻接口/采样端子摆放，缩短走线长度，避免干扰耦合;高压回路与低压信号回路分区布局，降低串扰风险，这也是EMC整改的核心布局原则。

　　4.IMD配套器件要求

　　高压IMD回路必须搭配无触点固态继电器，禁止使用普通机械继电器，防止电弧与漏电隐患，保障高压系统绝缘性能。

　　5.分级合规设计原则

　　<60V 低压车型需保障零部件抗扰能力;>60V机动车类车型必须按整车强制EMC、电气安全标准进行系统级设计，防护器件选型需同步匹配车规级测试标准，避免后期认证不通过。

　　五结语

　　60V作为轻型电动车电池系统的电压分水岭，划分出两套有差异的BMS安全设计体系：低压平台侧重基础过流、温控保护，高压平台则叠加绝缘监测、高压隔离、电弧抑制等高阶防护要求。同时，60V也是EMC合规的分界线，低压车型侧重零部件可靠性，高压车型需满足整车强制EMC市场准入要求，合理的防护设计是产品安全与合规的双重保障。

　　电池安全是轻型电动车行业发展的底线，而专业的电路防护器件是BMS安全设计的核心支撑。雷卯依托多年车规级防护技术沉淀，深度匹配LEV行业高低压架构需求，可为电动两轮、三轮、休闲代步、场内物流等全品类轻型电动车客户，提供稳定、可靠、合规的一站式电池系统防护解决方案。
