超级结MOSFET(SJ-MOSFET)是一种能够在实现高耐压的同时,易于实现低导通电阻的硅基功率MOSFET。特别是在处理商用电源输入的AC-DC电源、PFC、LLC、反激式转换器以及各种工业电源中,超级结MOSFET对同时实现效率提升和小型化贡献显著。本文旨在梳理这种器件的结构、设计差异、如何影响低噪声、高速开关、短trr(反向恢复时间)以及低Qrr(反向恢复电荷)等特点,同时也会探讨其中所涉及的权衡关系。

SJ-MOSFET在功率晶体管中的定位

功率晶体管的选型必须同时关注耐压、电流、开关频率、效率、成本及可安装性。IGBT在高电压、大功率领域具有优势;SiC MOSFET更容易将应用范围扩展到更高耐压、更高温及更高频方向;而Si MOSFET则能在高频驱动性能与成本之间取得更好的平衡。其中,以传统的Si MOSFET为主流的平面型MOSFET(采用均匀漂移层结构)存在难以克服的“提高耐压能力时导通电阻(RDS(on))会增加”问题,而SJ-MOSFET大大缓解了这一限制,在600V〜800V级的Si器件中占据着重要地位。

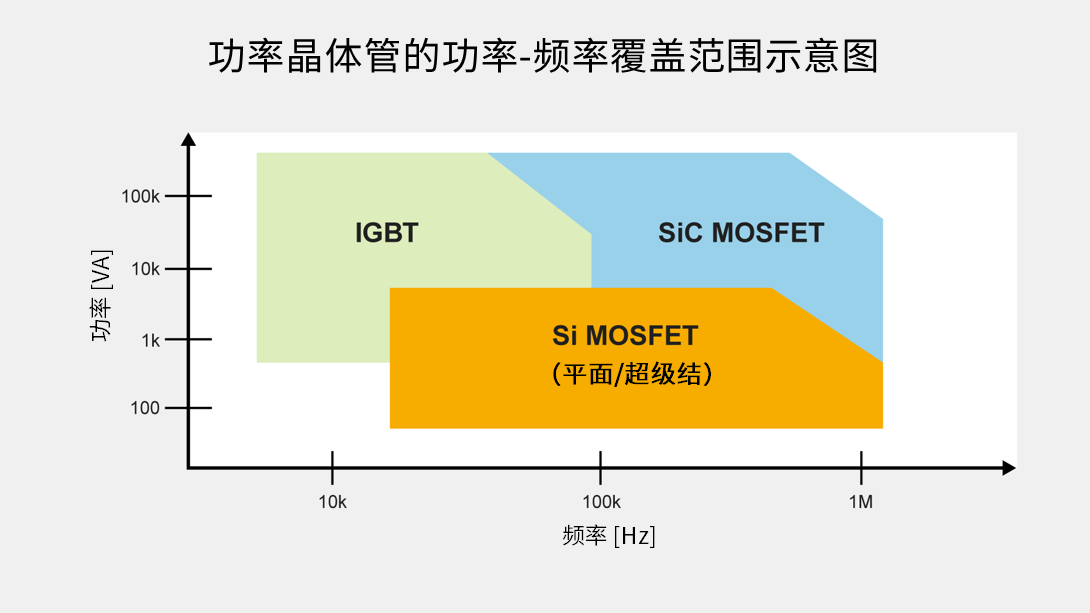

另外,表示功率晶体管适用领域的功率-频率关系图,受电路方式、冷却条件、效率目标及容许成本等因素的影响显著。

ROHM课堂丨超级结MOSFET(SJ-MOSFET)基础

平面型MOSFET与SJ-MOSFET的区别

在平面型MOSFET中,漂移层承载关断时的电压。要想提高耐压,就需要降低这一漂移层的浓度,并且增加其厚度。但是,漂移层的电阻会直接影响导通电阻RDS(on),因此同时实现高耐压和低导通电阻是有极限的。在沟道导通占主导的条件下,导通损耗大致可用 Pcond ≈ Irms2 × RDS(on) 表示,因此RDS(on) 的增加会直接导致损耗上升。

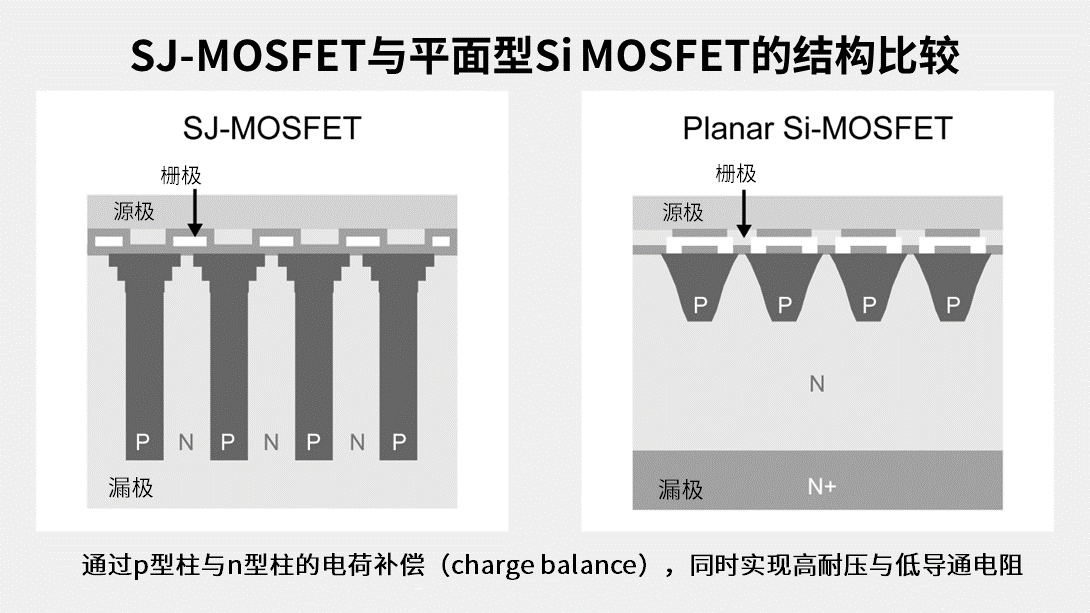

相比之下,SJ-MOSFET通过在漂移层中交替形成n型柱和p型柱,在关断时相互补偿电荷,同时横向扩展耗尽层来确保耐压。所谓电荷补偿的概念,是在比平面型更高的掺杂浓度下仍能确保高耐压性能,因此,对于相同的耐压,更容易实现更低的RDS(on);而对于相同的RDS(on),则更容易缩小芯片面积。这就是SJ-MOSFET的本质优势。

ROHM课堂丨超级结MOSFET(SJ-MOSFET)基础

另一方面,SJ结构的制造难度较高,若p柱与n柱的电荷平衡破坏,则无法充分获得其耐压和导通电阻的优势。另外,容易在更小的芯片上实现相同的导通电阻RDS(on),这有利于降低栅极总电荷Qg和输出电容Coss。但是,关于器件的热裕量、雪崩能量耐受性(雪崩耐量)以及在切断感性负载时产生的应力耐受能力(UIS耐量)的评估,需要另行谨慎进行。也就是说,SJ-MOSFET是很重要的器件,但并非“全都是优点”,需要根据其具体特性来区分使用。

结构和设计上的差异如何影响特性表现?

SJ-MOSFET的特点在于,即便采用相同的SJ结构,也会因设计目标的不同而存在显著差异。各制造商通过调整单元结构、栅极周边结构、内部栅极电阻、栅-漏电容Cgd和输出电容Coss的行为、体二极管附近的设计以及载流子寿命控制等手段,将产品特性分别向低噪声、高速开关、短trr(反向恢复时间)及低Qrr(反向恢复电荷)等方向进行优化。不过,这些因素并不是相互独立的,通常一个方面得到大幅强化,就会对其他方面产生负面影响。

以低噪声为目标的设计

如果重视低噪声,其基本要点在于避免开关过程中的dv/dt和di/dt变化过于陡峭。为此,可通过调节控制米勒平台的栅-漏电荷Qgd和有效Cgd的表现,并视情况采用仅作用于高频分量的内部缓冲结构,或设置适当的内部栅极电阻,来使电压和电流的上升更平缓。

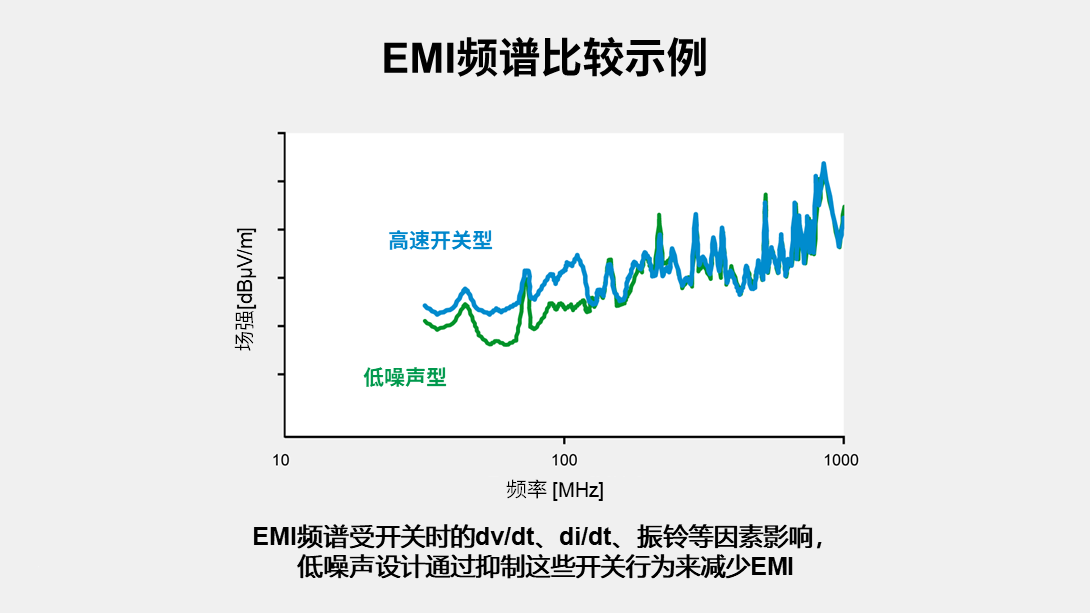

这些方法的优势在于更容易抑制辐射噪声和传导噪声。另外,由于更容易抑制漏极电压的过冲、振铃以及栅极的误动作,因此更容易设计出易于处理布局和栅极驱动条件的电路。

不过,从原理上讲,抑制噪声往往也会导致开关速度略有放缓。这会使导通损耗和关断损耗更容易增加,如果保持相同的热设计,频率提升裕度可能会变小。虽然降低噪声本身就具有其独立的价值,但也应认识到,这一特性是需要与效率进行权衡考量的。

ROHM课堂丨超级结MOSFET(SJ-MOSFET)基础

以高速开关为目标的设计

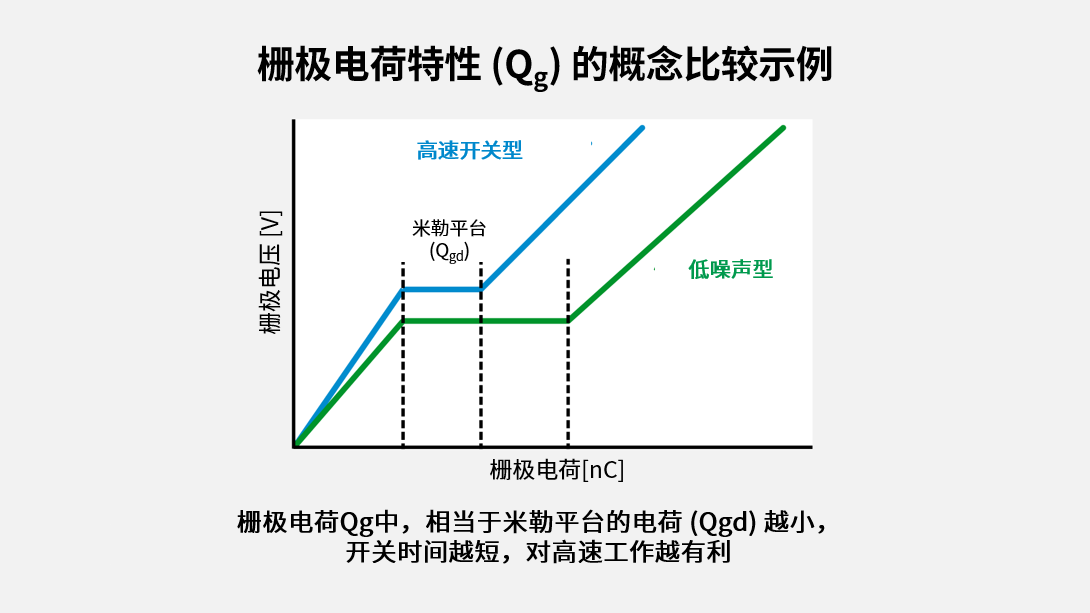

在重视高速开关性能时,会朝着减少QgQgd、降低内部栅极电阻、抑制影响开关的寄生分量方向进行优化。如果使用在实际栅极驱动电压条件下观察到的Qg,由于开关频率fsw越高,栅极驱动损耗大致按照Pgate ≈ Qg × Vg × fsw增加,因此降低Qg对于高频工作特别有效。此外,Qgd越小,米勒平台越短,导通与关断的切换速度越容易加快。

这个方向的设计有助于降低开关损耗,因而有利于提升电源效率,也有利于采用小型磁性器件。这对于从轻负载到中等负载的效率提升,以及通过提高开关频率来实现电源的密度提升等应用场景,益处很大。

另一面是容易导致dv/dt和di/dt增大,同时也会受到寄生电感和寄生电容的很大影响。其结果是漏极电压过冲、源极电位反弹、栅极振铃、EMI恶化以及对管误开通启等问题更容易凸显出来。对于高速开关产品而言,即使器件本身性能优异,其整体性能的实现也需要综合考虑电路板布局、栅极电阻、驱动器的驱动能力以及反馈路径的设计。

ROHM课堂丨超级结MOSFET(SJ-MOSFET)基础

以短trr(反向恢复时间)和低Qrr(反向恢复电荷)为目标的设计

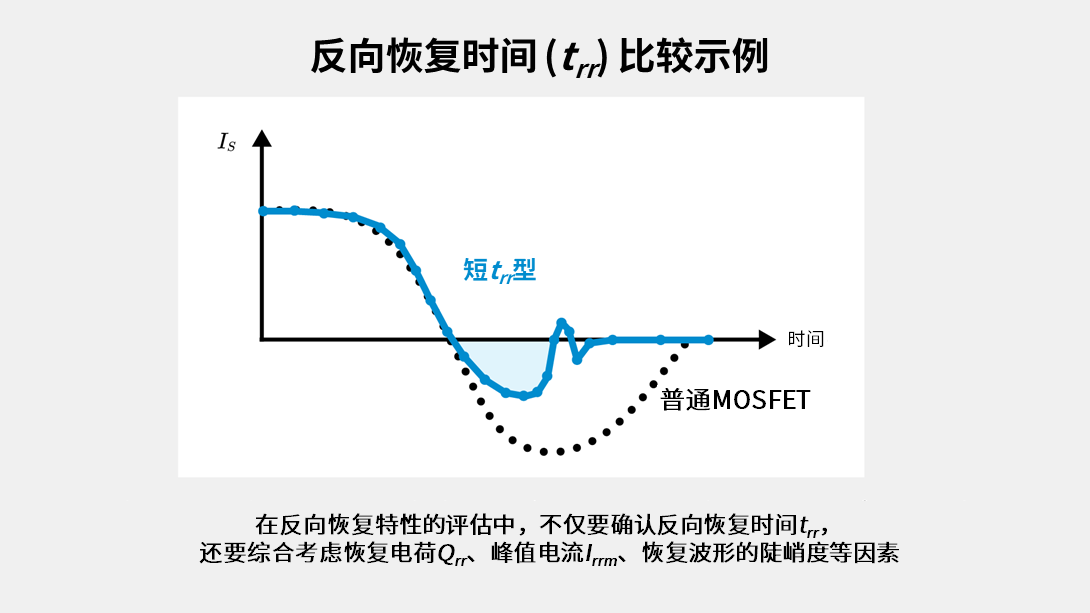

在半桥、全桥、图腾柱PFC、电机驱动器等应用中,MOSFET的体二极管有时会参与换流过程。此时,重要的并不仅仅是简单的trr长短而已。除了反向恢复电荷Qrr和反向恢复峰值电流Irrm之外,还需要关注其“恢复的锐度”,即恢复过程中的下降沿是否过于陡峭。

在追求短trr和低Qrr的设计中,会通过抑制体二极管附近的载流子积聚,或优化载流子寿命和复合机制,来减少对管开通时需要抽走的电荷量,从而更容易降低换流损耗和瞬态应力。在适当的条件下,这种设计也可降低对外置快恢复二极管(FRD)的需求。

不过,这一设计方向也有注意事项:在某些应用场景下,SJ-MOSFET的体二极管在应对电流切换时发生的急剧开关动作时,有时条件依然非常苛刻。即便trr很短,如果Irrm较大,噪声和电压尖峰也较难抑制;即使Qrr很小,若电流波形骤然中断,也会引发振铃。因此,不应仅凭“高速trr”这一单一标签来判断适用性,确认QrrIrrm、测量条件以及实际装机后的波形至关重要。

ROHM课堂丨超级结MOSFET(SJ-MOSFET)基础

特性定位与典型权衡

即便是同为SJ-MOSFET,设计时所侧重的特性不同,其关注的参数和电路设计的要点也会随之改变。具体整理如下:

侧重的特性

主要关注的指标

获得的效果

主要权衡

低噪声

Qgd、有效Cgd、内部栅极电阻、dv/dt

降低EMI、抑制过冲和振铃、提高易用性

开关损耗易增加,频率提升裕度易减小

高速开关

QgQgd、内部栅极电阻、EonEoff

提高效率、提高频率、有利于使用小型磁性器件

dv/dt和di/dt增大、EMI恶化、误开通、布局依赖性增加

高速trr、低Qrr

trrQrrIrrm、恢复波形的锐度

减少换流损耗,降低对管应力,提高省去FRD的可能性

在某些条件下,硬换流的严苛程度依然存在,必须进行实际装机确认。

判断是否需要外置快恢复二极管的条件

为何需要外置快恢复二极管(FRD)

在逆变器和电机驱动器等桥式电路中,死区时间或能量回馈期间,体二极管可能导通,紧接着对管可能会开通。此时,需要在短时间内抽走二极管中积蓄的电荷,该过程中会产生反向恢复电流。对管不仅要承载负载电流,还要承载这个反向恢复电流,因此易导致开关损耗、电压过冲、振铃和电磁干扰(EMI)增加。

所以,当体二极管的反向恢复特性不够理想时,设计上常在MOSFET上并联恢复速度更快的外置FRD,来抑制损耗和噪声。增加外置FRD会导致元器件数量、电路板面积、成本以及寄生分量的增加,同时,二极管在实际导通区间中,由正向电压引起的损耗也是不可忽视的。



降低外置快恢复二极管必要性的条件

较易降低外置FRD必要性的条件是,所选的SJ-MOSFET的QrrIrrm足够小,以及电路条件使得体二极管较难发生深度且长时间导通。例如,接近软开关的换流过程较多的电路、能够适当控制死区时间的电路,以及寄生电感得到充分抑制的实际安装条件,在这些情况下仅使用内置二极管即可满足要求。

而在硬换流频繁发生的电路以及大电流、高温、高频的条件下,去除外置FRD的难度则会急剧上升。因此,不能简单概括为“因为是短trr(反向恢复时间)产品,所以不需要FRD”,应该预先评估在该电路中,体二极管究竟会以多大电流导通多长时间,这非常重要。



判断快恢复二极管必要性时的注意事项

在判断是否需要外置FRD时,不应仅凭技术规格书中的trrQrr值就下结论,这一点至关重要。这些数值会因正向电流IF、电流变化率di/dt、结温Tj等条件而发生显著变化。若要进行比较,必须确保在相同条件下进行,最终需通过双脉冲测试及实机开关波形,确认电压尖峰、振铃、发热和电磁干扰情况。

技术规格书中优先确认的项目

在选择SJ-MOSFET时,仅关注导通电阻是无法找到最优解决方案的。应至少考虑导通损耗、栅极驱动损耗与开关速度、换流损耗与噪声,乃至稳健性。

首先,导通电阻(RDS(on))是评估导通损耗的基本参数。然而,仅关注25℃时的典型值是不够的,还必须考虑高温下的增长率和实际使用电流下的损耗情况。即使在相同耐压和相同封装条件下,设计目标不同的产品其RDS(on)Qg的平衡关系也会不同,因此采用RDS(on)×Qg这样的FOM(Figure of Merit:性能指数)进行整体评估同样是有效方法。

接下来,需确认QgQgd、内部栅极电阻,必要时还需确认导通损耗Eon和关断损耗EoffQgd对米勒平台有很大影响,因此仅凭较小的Qg值来判断是不充分的,重要的是还需要关注电荷的具体分配情况。产品开关速度越快,通过外置栅极电阻可调节的范围越广,但同时布局依赖性也更强。

另外,在可能使用体二极管的电路中,优先确认trrQrrIrrm其中测量条件的一致性是绝对条件。此外,仅凭数值表有时难以判断波形是否陡峭、是否容易产生振铃现象,因此还需要结合特性曲线图和应用指南进行确认。

在SJ-MOSFET中,Coss的电压依赖性较大也是一个不容忽视的因素。由于小信号的单一Coss值有时无法充分反映导通时的能量和振铃易发性,因此如果条件允许,应同时确认输出电荷Qoss和输出电容中储存的能量Eoss,这样可进行更接近电路中实际表现的比较。对于重视谐振和轻负载效率的电路而言,这一点尤为重要。

最后,还需要确认抗浪涌能力、雪崩耐量、UIS耐量等针对异常条件的稳健性。SJ-MOSFET在降低损耗方面优势显著,但在电路异常情况下的裕量设计是需要另行考虑的问题。选型时不仅要考虑正常运行时的效率,还要评估其在启动、停止、浪涌及异常工作时所能承受的应力水平,这样才能减少后续的返工风险。



总结

SJ-MOSFET的选型,并非仅仅是“挑选低导通电阻的MOSFET”那么简单。这项工作需要在器件上反映出电路设计中的优先顺序,比如容许多大程度的噪声、需要多高的开关速度、对体二极管的反向恢复特性要求有多严格。

从这个意义上说,低噪声、高速开关、短路恢复时间(trr)、低反向恢复电荷(Qrr)等特性,不应仅仅理解为不同型号产品的差异,而应视为由结构和设计差异所产生的特性波动范围,这样理解更接近本质。比较技术规格书中的数值与实际装机后的波形,寻找效率、噪声和稳健性的最佳平衡点,是用好SJ-MOSFET的关键所在。
