肖特基二极管和整流二极管的区别

Release time：2024-05-22
author：AMEYA360
source：网络
reading：988

　　二极管是一种最简单的半导体器件，用于控制电流的流动方向。肖特基二极管和整流二极管是两种常见的二极管类型，它们在结构、工作原理和应用方面有着明显的区别。

肖特基二极管和整流二极管的区别

　　1. 肖特基二极管

　　1.1 结构：金属-半导体结构：肖特基二极管由金属和半导体材料组成，其中金属为阴极部分，半导体为阳极部分。

　　1.2 工作原理：低势垒：肖特基二极管具有较低的势垒高度，因此在导通时会产生较少的热量。

　　1.3 特点

　　快速开关速度：响应时间短，适合高频应用。

　　低电压降：较低的正向电压降使其功耗更低。

　　1.4 应用

　　频率调制器：通信设备中用于频率调制。

　　功率电子器件：高效能源转换器中常用。

　　2. 整流二极管(Rectifier Diode)

　　2.1 结构：P-N结构：整流二极管由P型半导体和N型半导体组成。

　　2.2 工作原理：正向/反向特性：整流二极管在正向偏置时导通，反向偏置时截止。

　　2.3 特点

　　较大的耐压能力：相比肖特基二极管，整流二极管通常具有更高的反向击穿电压。

　　较慢的反应速度：与肖特基二极管相比，整流二极管的开关速度较慢。

　　2.4 应用

　　整流器：在电路中用于将交流信号转换为直流信号。

　　电源供应：电源转换器中广泛应用。

　　3. 区别对比

　　3.1 功能差异

　　肖特基二极管适用于高频应用，具有快速开关速度和低电压降的特点。

　　整流二极管主要用于电路整流，具有较慢的反应速度但较大的耐压能力。

　　3.2 结构差异

　　肖特基二极管采用金属-半导体结构，势垒低。

　　整流二极管采用P-N结构，用于整流和电源转换。

　　3.3 应用范围

　　肖特基二极管常用于频率调制器和功率电子器件中。

　　整流二极管广泛应用于整流电路和电源供应中。

（"Note: The information presented in this article is gathered from the internet and is provided as a reference for educational purposes. It does not signify the endorsement or standpoint of our website. If you find any content that violates copyright or intellectual property rights, please inform us for prompt removal."）

Previous：直流发电机和交流发电机的区别

Next：肖特基二极管和普通二极管的区别

Online messageinquiry

reading
TVS二极管和齐纳二极管的区别
行业新闻

TVS二极管和齐纳二极管的区别

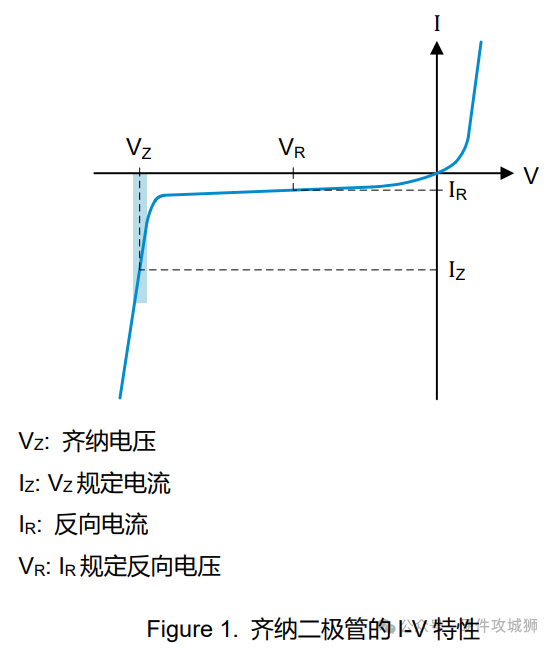

　　TVS(Transient Voltage Suppressors)二极管和齐纳二极管都具有在施加反向电压后，在某一电压下击穿、钳制电压的特性。本 应用笔记将对 TVS 二极管和齐纳二极管的区别予以说明。I-V 特性上的使用范围区别Figure 1 是齐纳二极管的 I-V 特性，Figure 2 是 TVS 二极管的 I-V 特性。这两个二极管都利用了反方向特性这一点，但是齐纳 二极管主要用于稳压用途，所以设计成在 1mA 到 40mA 这样 的小电流区域电压稳定，不能流过大电流(Figure 1 的阴影部 分)。在击穿区域内施加指定的小电流 IZ 时，二极管两端电压值 被规定为齐纳电压 VZ。齐纳二极管通常在使用时处于击穿状态。　　对于 TVS 二极管，为了不妨碍保护电路的驱动电压，通常使 用在切断电压 VRWM 以下电压范围内(Figure 2 右侧的阴影部 分)。然后，施加浪涌等过电压时会击穿、流过数 A 到数十 A 的电流(左侧的阴影部分)。由于通常情况下不可以击穿，因此规定了绝对不会引起击穿的 电压最大值即截至电压 VRWM 和击穿电压 VBR 两种。　　由于击穿电压 VBR 与齐纳电压 VZ 一样使用小电流进行测量，因 此与实际应用条件下的雪崩电压不同。因此，将流过大电流时 的最大击穿电压规定为钳位电压 VCL。Datasheet 上参数定义的区别TVS 二极管和齐纳二极管的 datasheet 上规定的差异如 Table 1 所示。在前面中也说明过，由于齐纳二极管主要用于稳压用 途，所以只规定了小电流域的齐纳电压 VZ。与此相对，TVS 二极管有着小电流区域的击穿电压 VBR、截至 电压 VRWM、高电流区域的钳位电压 VCL3 个参数的区分。只有 TVS 二极管会有表示在特定浪涌波形中能承受的最大浪 涌功率的峰值脉冲功率 PPP 和表示最大浪涌电流的峰值脉冲电 流 IPP 的定义。仅有 TVS 二极管有 ESD 对策用的 ESD 耐量的规定。对于端子间电容，在通信线路中使用时，需要选择数据波形不 会被电容影响而钝化的端子间电容值，因此仅 TVS 二极管有该 项规定。如上所述，齐纳二极管主要用于稳压，因此 datasheet 上的参 数定义主要是齐纳电压等，项目较少。而 TVS 二极管的目的是 保护其他设备不受浪涌的影响，所以电压的参数定义比较广泛， 还规定了 ESD 耐量和端子间容量等重要项目。
