2020年上半年台积电出货1330万片 台积电拿下博通特斯拉合作的HPC芯片代工订单

发布时间:2020-08-18 00:00
作者:
来源:电子发烧友
阅读量:1558

据台湾《工商时报》报道,晶圆龙头台积电再传订单新闻,业界指出,全球IC设计龙头博通与特斯拉共同开发的新款高效能(HPC)芯片,将以台积电7纳米先进制程投片,并采用台积电整合型扇出(InFO)系统单晶圆先进封装技术,预计第四季开始生产,初期投片约达2000片规模。

2020年上半年台积电出货1330万片 台积电拿下博通特斯拉合作的HPC芯片代工订单

台积电看好5G时代HPC芯片的强劲需求,除了加速7纳米及5纳米先进制程产能建置,同步扩大再先进封装的布局。根据业界消息,博通与特斯拉合作开发超大尺寸的车用HPC芯片,采用台积电7纳米制程生产,并首都采用台积电推出的SoW先进封装技术,每片12吋晶圆大约只能切割出25颗芯片。


据了解,博通为特斯拉打造的HPC芯片,将成为未来特斯拉电动车的核心运算特殊应用芯片(ASIC),可以用于控制及支援包括先进驾驶辅助系统、电动车动力传动、车用娱乐系统、及车体电子元件等车用电子四大应用领域,并进一步支持自动驾驶所需的即时运算。

2020年上半年台积电出货1330万片,单价晶片最高

据芯思想研究院最新报告显示,2020年上半年,台积电、联电、中芯国际、力晶科技、华虹宏力、世界先进六大晶圆代工公司总营收达到272亿美元,其中台积电为207亿美元,是联电、中芯国际、力晶科技、华虹宏力、世界先进五家公司总和的3倍多。

2020年上半年台积电出货1330万片 台积电拿下博通特斯拉合作的HPC芯片代工订单

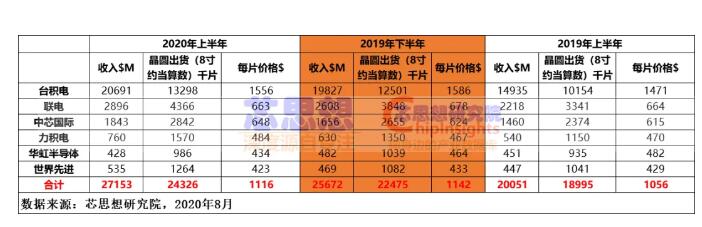

2020年上半年六大晶圆代工总出货数约为8英寸2433万片,较2019年上半年的1900万片,增长了533万片,较2019年下半年2248万片,增长了185万片。2020年出货总晶圆中,台积电达到1330万片,占比达55%。

按照2020年上半年单片晶圆价格排名,最高的是台积电,然后依次是联电、中芯国际、力积电、华虹宏力、世界先进。2020年上半年台积电、中芯国际、力积电的单片晶圆价格较2019年上半年有所增长,2020年上半年的1056美元增加了60美元,增加幅度约5.7%;较2019年下半年的1142美元减少了26美元,降幅约为2.3%。


台积电的单价最高,得益于台积电在先进制程中的快速推进,7纳米占比达到35%,16纳米占比达到18%,28纳米占据14%,台积电28纳米一下先进制程的营收占比达到70%。

先进制程是印钞机,同时先进制程的研发也需要重金投入,台积电从2012年至2019年投入的研发费用高达192亿美元,这还不包括资本化的研发费用,平均每年24亿美元,超过其他5家公司的总和。
