EUV等于电老虎!台积电5纳米Fab厂吃光整个东台湾用电

发布时间:2017-08-15 00:00
作者:
来源:天下杂志
阅读量:1385

全台湾用电过去5年的增加量,约三分之一由台积电贡献。接下来,随着导入“救世主”技术──EUV微影技术,用电还会暴增。台积电评估,5nm工艺用电会是目前主流工艺的1.48倍。

很多人都忘了,台积电董事长张忠谋曾在2年前准确预言今日的缺电危机。

2015年底,当时的总统马英九到参观台积电中科厂。当时张忠谋便指出,目前台湾最大的隐忧之一就是缺电,他并指出台湾2017年可能面临限电危机,“这对产业影响相当大”。

张忠谋并随后在媒体提问时指出,停电对于台积电的影响“几乎不可估计”。他说,台积电每个厂都有备用电源,但备用电源的用电成本比起台电提供的电贵3倍,如果未来长期限电“这就很累了”。

其实,过去一段时间,张忠谋几乎每次公开发言,都会提到‘电’。他到底在担心什么?答案就藏在今年1月18日,台湾环保署通过的台南科学园区扩建案的环境差异影响评估里头。

因为台积电计划于2020年量产的5纳米工艺,决定放在南科厂,导致南科的用水、用电量暴增,大幅超过当初园区的规划量,因此依法得做环境差异影响评估。

用电增幅狂飙46%

其中,用电增幅极为惊人,从原本规划的152万瓦,增加至222万瓦,大幅增加46%。

根据南科管理局提供给环保署的文件,台积电的5纳米工艺,估计用电量72万瓦,几乎与南科申请新增的用电功率相当。

这个数字究竟有多大?根据台电信息,东部用电量约在40到50万瓦之间。也就是说,台积电一个新厂的用电量,将比整个东台湾56万人口的用电量还多上不少。

半导体的制造,本来就是高度耗电的过程。尽管台积电每年花费偌大人力、心力节省电力,但仍改变不了,采用各种先进科技及复杂化学品的晶圆厂、同时也是吃电大怪兽的事实。

根据台积电企业社会责任报告书,2016年用电量为88.53亿度,较前一年增加11%。

这个用电成长率,与台积电业绩的成长高度符合。台积电董事长张忠谋在2009年重新接任执行长之后,每年法说会都向投资人保证,每年营收都会维持二位数成长,用电量也大致维持相同比例成长。

结果是,过去5年间,台积电大举扩产,股价与业绩一再创下新高之际。总体用电量也增加102%,整整翻了一倍有余。

“救世主”技术上线,却是吓死人地耗电

台积电也因此成为台湾用电成长的主要“贡献者”之一。

根据能源局统计数据,同时间全台湾工业部门的用电仅增加6%。而这个增加量当中超过一半是台积电贡献。

全台湾用电量,过去5年的增加量当中也有33.6%,差不多三分之一的增加量由台积电贡献。

而且,在可预见的未来,这家世界级半导体天王每年用电增加的幅度,只怕还会加速扩大。因为半导体工艺技术,又到了改朝换代时刻。

台积电预计2019年量产的7纳米工艺的第二版本──7 Plus,部分工艺将首度导入极紫外光(EUV)微影工艺,这是半导体产业期待已久的“救世主”技术。

目前半导体工艺的主流光源是氩氟雷射,波长为193纳米,当晶体管尺度已微缩到几十纳米时,就像用一支粗毛笔写蝇头小字一般,生产起来有点力不从心。这也是近几年,摩尔定律即将告终的声浪不断的主因。

极紫外光的波长仅有13.5纳米,业界期望这支“超细字小楷”能够让摩尔定律再延伸至少10年。

洒百亿购入梦幻设备足以买下两架A380

今年1月,台积电5纳米案环差评估案通过的同一星期。独家生产EUV微影机台的荷兰商艾司摩尔(ASML)在法说会宣布,已接到EUV微影机台6部订单。

根据《霸荣周刊》(Barron’s)报导,分析师推测,台积电订走了其中5台,亦即一口气买下5.5亿美元(约167.8亿台币)的设备。

这个价钱,几乎可以买下两台世界最大民航机──空巴A380。

除了昂贵之外,但对台湾而言,EUV这个“救世主”技术还有一个大缺点──耗电。

有多耗电?“吓死人!”台积电300mmFabs厂务处资深处长庄子寿心有余悸地说。他今年3月在一场记者会时表示,他希望未来台积电EUV用得“愈少愈好”,“因为太贵了,用的电也太大了。”

艾司摩尔至今尚未公布EUV机台的耗电功率,但世界第二大内存制造商、南韩的SK海力士曾在2009年的EUV Symposium表示,EUV的能源转换效率(wall plugef ficiency)只有0.02%左右。

这个数字现在广为业界引用。也就是说,当前最先进的EUV机台能输出250瓦功率的EUV,需要输入0.125万瓦的电力,这个耗电量是传统氩氟雷射的10倍以上。

“要把光压到这么短的波长,需要很强很强的能量,”庄子寿解释。

连冷却系统用电也不容小觑

事实上,过去几年,EUV机台的输出功率过小,迟迟无法达到量产要求,是这个梦幻技术一再延误上市时机的主要理由。

台积电法说时,负责先进工艺的共同执行长刘德音也常被分析师问到,他期待的EUV机台功率、量产速度各为多少?

在5年前,艾司摩尔试验机台的输出功率还仅有25瓦。但就在上个月,该公司达到历史里程碑。在旧金山的2017年SemiconWest半导体设备展,艾司摩尔宣布,该公司已成功地将EUV光源功率提升到250瓦,晶圆生产速度因此达到每小时125片──这都是台积电、英特尔等大客户之前提出的量产最低要求。现有的微影系统量产速度为每小时200片以上。

为什么提升功率这么难?

曾与台积电合作EUV光源研究的台大电机系教授黄升龙解释,主要是卡在散热问题。他在台大的EUV实验机组,输出功率仅有毫(千分之一)瓦等级,水冷系统整个架起来就有一个房间这么大。晶圆厂的EUV量产系统输出功率是台大的上万倍,要怎样将热导出去,是很复杂的技术难题。而且,“冷却系统也得耗上不少电”黄升龙说。

整个EUV技术商用化的过程之艰辛、投入研发金额之巨,堪称半导体业的“登月计划”。曾有业者估计,整个业界投入的研发经费超过200亿美元(约台币6,100亿元)。EUV称为“极紫外光”,但物理特性与一般常见的紫外光差异极大。

首先,这种光非常容易被吸收,连空气都不透光,所以整个生产环境必须抽成真空;同时,也无法以玻璃透镜折射,必须以硅与钼制成的特殊镀膜反射镜,来修正光的前进方向,而且每一次反射仍会损失3成能量,但一台EUV机台得经过十几面反射镜,将光从光源一路导到晶圆,最后大概只能剩下不到2%的光线。

这也是EUV机台如此耗电的主因之一。

为了确保供电,台积电曾考虑自盖电厂

然而,半导体除了最核心的微影,还有蚀刻、蒸镀、平面化等多道工艺。导入高耗电的EUV光源,这道工艺对于整厂的用电影响有多大?

这次南科新厂的环差评估过程,台积电主管出示的一张投影片,给了清楚的答案。

若以厂房单位土地规划用电来算,5纳米工艺用电是当今台积电的主流28纳米工艺的1.48倍。也就是说,如果同样都是40公顷的厂区,2020年量产的5纳米工艺,总用电会是目前的一倍半。

“而且,5纳米应该只有一半工艺用到EUV,”一位外资分析师说。他表示,由于EUV技术极为昂贵,台积电仍只有在部分较难的工艺才采用新技术。但到了在下一个世代,已经逼近摩尔定律极限的3纳米工艺,EUV采用比例就会大幅增加,用电量会进一步暴增。

去年6月,行政院长林全首度透露,台积电有意自盖电厂。这位分析师表示,当时台积电就是担心大量导入EUV光源的5纳米工艺,南科电力系统无法负荷,直到台电出具供电保证,才打消念头。

一位台积电前主管表示,台积电的企业文化是高度专注本业,像自盖电厂这类事,“过去根本连想都不会想,会去考虑这件事,就表示缺电非常严重。”

但接下来更耗电的的3纳米工艺,便传出台积电有意设厂美国,除了土地与环评,电力稳定度也是考虑因素之一。

在第二季法说会上,台积电共同执行长刘德音表示,3纳米的选址决定明年上半年将会正式决定,目前仍是以台湾为优先。

(备注:文章来源于网络,信息仅供参考,不代表本网站观点,如有侵权请联系删除!)

在线留言询价

相关阅读
EUV技术量产已进入最后冲刺阶段

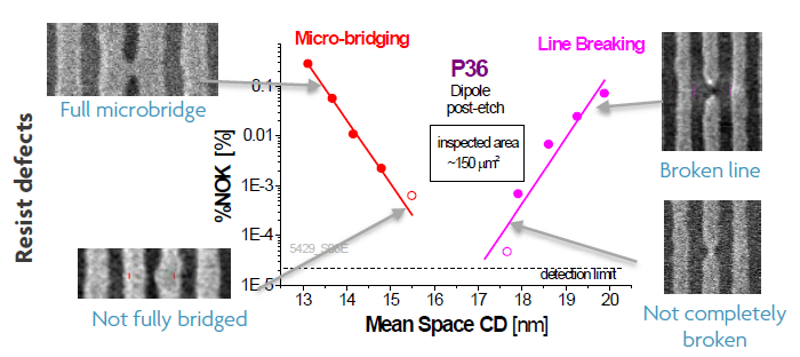

尽管极紫外光(EUV)步进机的大量生产面临复杂的问题以及紧迫的时间,专家们仍然抱持乐观态度.随着工程师们竞相解决错综复杂的相关问题,酝酿了20年的新世代微影工具终于来到大量问世前的最后一个阶段──尽管极紫外光(EUV)步进机的大量生产面临复杂的问题以及紧迫的时间,专家们仍然抱持乐观态度。好消息是,半导体产业界正众志成城、积极推动技术进展;如比利时研究机构Imec的技术与系统执行副总裁An Steegen所言:“在过去,可能会有一家公司率先采用最新的半导体技术,但现在几乎所有的逻辑工艺技术供货商都跳进来、咬紧牙关努力并勇于承担风险。”Imec是荷兰EUV微影设备大厂ASML的长期合作伙伴,他们与晶圆代工厂、半导体供货商携手,现在的目标是解决该种有尺寸有一个房间大小、将用以制造新一代芯片的设备剩下的最后几个主要问题;Steegen在Imec年度技术论坛接受EE Times采访时指出,这很像是在2008年问世的FinFET晶体管,是很重大但充满挑战的半导体性能提升关键。她表示:“人们比较过下世代节点的最糟情况以及旧节点的最佳情况,现在各方都同意FinFET是具备超高性能的组件;我学到的教训是要对所有事情抱持怀疑态度…未来的半导体工艺技术还有足够进步空间,让SoC设计工程师能得到他们想要的。”而在笔者于Imec总部排队等着喝咖啡时与一位有32年工作资历的EUV开发老将闲聊时,他简单表示:“现在有很多压力…但我们正在取得进展。”确实,三星(Samsung)的晶圆代工部门赶着在今年底于7纳米工艺导入EUV,该公司的目标是超越最大竞争对手台积电(TSMC),后者正利用现有的浸润式微影设备进行7纳米设计案的投片;台积电与另一家晶圆代工大厂GlobalFoundries也不落人后,他们打算在明年以EUV量产强化版的7纳米工艺。Imec预期,DRAM制造商会在D14+节点采用EUV技术──应该会在2021年内存半间距(half pitches)来到20纳米以下时。目前Imec有两个技术开发重点,有助于舒缓边缘粗糙度(line-edge roughness)的问题,并消除所谓的随机效应(stochastics)、随机误差(random errors)等造成触点漏失(create missing)、触点断续(kissing contacts)的缺陷。那些误差在今年稍早于对下一代5纳米节点十分关键的15纳米临界尺寸首度被发现,但研究人员表示他们也在7纳米看到一样的问题。Steegen预期将会有混合式解决方案出现,这种方案会采用扫描机设定、光阻剂材料以及后期处理等方法的结合,以接续断裂的线路、将粗糙部分抹平或是填补漏失的触点。晶圆代工业者可以提供更高剂量的EUV光源──例如80 millijoules/cm2──以扩大工艺容许范围(process window),但这会让生产速度减慢;Steegen表示:“第一次实作时的最高剂量决定权在于各家晶圆代工厂。”工程师正在利用一系列的光罩调整、步进机设定、光阻剂选择以及后期处理方法,来解决EUV的随机误差问题 (来源:Imec)混合式解决方案以及放宽的设计规则Imec正在开发能预测并定位随机误差可能在设计中出现的地方,以提供工艺容许范围的视野;但寻找缺陷往往非常仰赖快速的电子束检测系统(e-beam inspection systems)。随着工艺节点来到单纳米尺寸,研究人员开始将缺陷归因于为小细节;举例来说,一次EUV曝光中的光子数量,会影响化学放大光阻剂(chemically amplified resists),而其他种类的光阻剂性能也会因为所嵌入的金属分子定向(orientation)而有所变化。对此Steegen表示:“并非所有的光阻剂作用都一样,它们因为不同基层而表现出的作用也会很独特…我们仍在经历一些基础性的学习。”为了简化工艺世代转移,GlobalFoundries采取分阶段EUV策略,在相对较宽松的7纳米节点只采用5层金属;该公司首席技术官Gary Patton在Imec技术论坛上接受采访时表示:“我们能够以较低剂量运作并达到良好的生产量。”Patton透露,GlobalFoundries将于今年稍晚采用浸润式微影进行首次7纳米设计投片,是一款AMD处理器;接着是一款IBM处理器,然后有数款ASIC。GlobalFoundries将7纳米节点的间距与SRAM单元制作得跟台积电的很类似,让芯片设计业者如AMD能够同时利用两家晶圆代工厂;他表示,AMD“的需求会高于我们拥有的产能,所以我们对(AMD也委托台积电生产)这件事没有意见。”不过,GlobalFoundries在开发10纳米节点的同时会跳过5纳米节点,该公司认为前者会有适度的递增收益;而该公司正在为下一代工艺寻求财务与技术上的伙伴,有可能会朝3纳米节点迈进。微影技术人员现在将良率问题视为EUV需要考虑的首要议题 (来源:Imec)在面对众多挑战的同时保持乐观尽管有重重挑战,Patton仍保持乐观;他认为,尽管智能型手机市场成长趋缓,产业界已经演变至进入AI时代,“新的无晶圆厂IC公司暴增”。在此同时,GlobalFoundries的FD-SOI工艺将至今年底将拥有75家设计伙伴,目前已经取得36件设计案。“很多人去年都在场边观望FD-SOI是否做得成,而现在结果已经很清楚;”Patton指出,该工艺技术能支持低至0.4V的设计,并在今年秋天量产Grade 2车规版本。GlobalFoundries与Imec的高层对于整体半导体技术蓝图的进展仍保持乐观,不过有一些工程师开始在公开谈论,晶体管速度的提升一般来说已经终结,晶体管密度与性能的进展则是一个节点比一个节点减少。对此Imec正在协助晶圆代工业者开发一系列性能提升技术来补强,包括简化的单元轨(cell tracks)、埋入式电源轨(buried power rails),以及芯片上电路堆栈(on-die circuit stacks)。“一般来说我并没有看到报酬递减,”Steegen表示:“我对于3纳米与2纳米逻辑工艺节点与内存技术蓝图发展感到乐观,我们有足够的资源…因此设计工程师会看到芯片面积的微缩,但他们可能需要在设计上做一些改变。”因此Imec的芯片微缩核心项目,继续每年以每年5~10%的速率成长;Imec首席执行官Luc Van den Hove首席执行官表示:“十年前,我们预期我们在先进CMOS工艺技术方面的工作会持平发展,因为产业整并的缘故,但情况恰恰相反。”他指出,Imec的相关项目因为AI加速器芯片以及DNA储存等新题材而增加。
